הקשר ההדוק בין האלקטרוניקה למכאניקה
בעבר הלא רחוק, תהליך העבודה היה פשוט אך מועד לפורענות. מהנדס האלקטרוניקה היה מסיים את תכנון הלוח, מעביר שרטוט דו מימדי למהנדס המכאניקה, וזה היה מנסה לבנות סביבו קופסה. הגישה הזו הובילה למוצרים מגושמים, גדולים מהנדרש, ולתקלות ייצור רבות. כיום, הסטנדרט בתעשייה מחייב עבודה בסינרגיה מוחלטת.
כאשר אנו ניגשים לפרויקט חדש במסגרת חברת ATI, אנו מוודאים שהצוותים מדברים באותה שפה מהיום הראשון. המארז אינו רק קופסה פלסטית או מתכתית, אלא חלק בלתי נפרד מהמערכת הכוללת. הוא מספק הגנה מפני נזקים סביבתיים, קרינה אלקטרומגנטית, רעידות, והוא משמש גם כממשק המשתמש של המוצר.
התכנון המקבילי מאפשר לפתור בעיות מורכבות בשלב התאורטי, לפני ייצור פיזי של חלקים. שינוי קטן במיקום של נגד או קבל על הלוח יכול לחסוך מילימטרים יקרים במעטפת החיצונית, מה שמשפיע ישירות על נראות המוצר ועל חווית הלקוח.
אילוצים פיזיים ומידות המארז

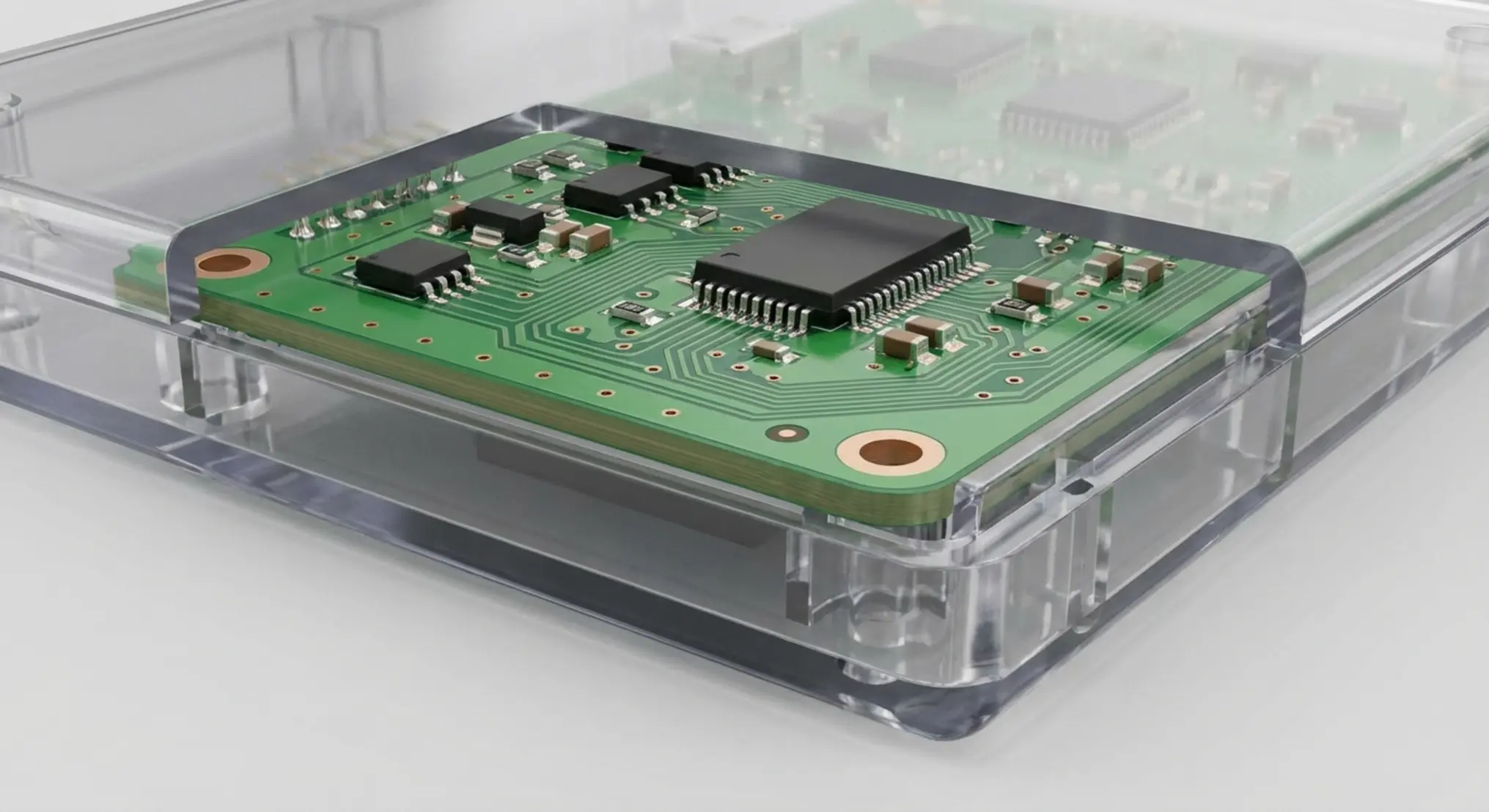

הגבולות הפיזיים של המוצר מכתיבים את צורת המעגל המודפס. לא תמיד מדובר במלבן פשוט. לעיתים אנו נדרשים לתכנן לוחות בצורת עיגול, משושה, או לוחות גמישים שמתקפלים בתוך המארז. הגדרת הגבולות הללו נקראת אזורי מתאר.
מעבר לקווי המתאר החיצוניים, יש לקחת בחשבון את חורי העגינה של הלוח למארז. יש לתכנן מרווחי בטיחות סביב חורי הברגים כדי למנוע מצב שבו ראש הבורג נוגע במוליך חשמלי ויוצר קצר. מרווחים אלו קריטיים במיוחד כאשר המארז עשוי ממתכת.
נקודה קריטית נוספת היא גובה הרכיבים. לכל אזור על הלוח יש הגבלת גובה שנגזרת מהמבנה הפנימי של הפלסטיקה. רכיבים גבוהים כמו קבלים אלקטרוליטיים, סלילים או צלעות קירור חייבים להיות ממוקמים באזורים שבהם חלל המארז מאפשר זאת. חובה להגדיר אזורי איסור במערכת התכנון כדי להבטיח ששום רכיב לא יחרוג מהגובה המותר.
מיקום מחברים וגישה למשתמש קצה
אחד האתגרים הגדולים בכל תהליך של עיצוב מוצר הוא שילוב הממשקים החיצוניים. שקעי טעינה, חיבורי תקשורת, לחצנים, ונורות חיווי חייבים להיות נגישים למשתמש בצורה נוחה והגיונית. מיקום המחברים על המעגל המודפס חייב להיות מסונכרן ברמת עשירית המילימטר עם הפתחים במארז.
סטייה קטנה בייצור הלוח או בהזרקת הפלסטיק עלולה להוביל למצב שבו לא ניתן לחבר כבל לשקע. כדי להתמודד עם אתגר זה, נהוג להשתמש בטכניקות של ניתוח סיבולות. מהנדס המכאניקה מחשב את הצטברות הסטיות המותרות של כל החלקים המעורבים, ומוודא שגם במקרה הגרוע ביותר, המחבר עדיין יתאים לפתח הייעודי שלו.
בנוסף, מחברים שסופגים עומס מכאני קבוע, כמו שקע טעינה שמוכנס ומוצא פעמים רבות ביום, חייבים לקבל תמיכה מכאנית מהמארז. אסור להסתמך רק על ההלחמה של המחבר ללוח, מכיוון שהלחמה זו תישבר בסופו של דבר. המארז צריך לחבוק את המחבר ולספוג את הכוח המופעל עליו.
ניהול ופיזור חום
חום הוא האויב הגדול ביותר של רכיבים אלקטרוניים. ככל שהטכנולוגיה מתקדמת והרכיבים הופכים לקטנים ומהירים יותר, כך הם פולטים יותר חום ביחס לשטח הפנים שלהם. תכנון לקוי של פיזור החום יגרום למוצר להתחמם, יפגע בביצועים, ויקצר משמעותית את חיי המכשיר. תחום זה נחקר רבות וחשוב להכיר את עקרונות הניהול תרמי במערכות אלקטרוניות כדי להבטיח פעולה תקינה לאורך זמן.
כאשר המעגל סגור בתוך מארז, החום נכלא בפנים. תפקידנו לתכנן נתיב מילוט יעיל לאנרגיה התרמית. ישנן מספר דרכים מרכזיות להתמודד עם האתגר, והבחירה ביניהן תלויה בסוג המוצר, בהספק העבודה שלו ובסביבת השימוש.
שיטות מרכזיות לקירור המעגל
| שיטת קירור | תיאור השיטה | יתרונות וחסרונות |
|---|---|---|
| קירור פסיבי | שימוש בפתחי אוורור במארז המאפשרים זרימת אוויר טבעית, וכן שימוש בגוף המארז כצלע קירור. | אמין מאוד, ללא חלקים נעים, זול. חסרון מוגבל בהספקי חום גבוהים. |
| קירור אקטיבי | שילוב מאווררים או משאבות נוזל קטנות המאלצות זרימה רציפה של מדיה מקררת על פני הרכיבים. | יעיל מאוד לפיזור חום רב. חסרון צורך מקום, צורך חשמל, מייצר רעש ועלול להתקלקל. |
| הולכה תרמית | שימוש בפדים תרמיים המקשרים בין הרכיב החם על הלוח לבין חלק מתכתי במארז המפזר את החום החוצה. | מצוין למארזים אטומים למים ואבק. חסרון דורש מארז מחומר מוליך חום ומגביר עלויות ייצור. |
סנכרון בין תוכנות תכנון אלקטרוני לתכנון מכאני

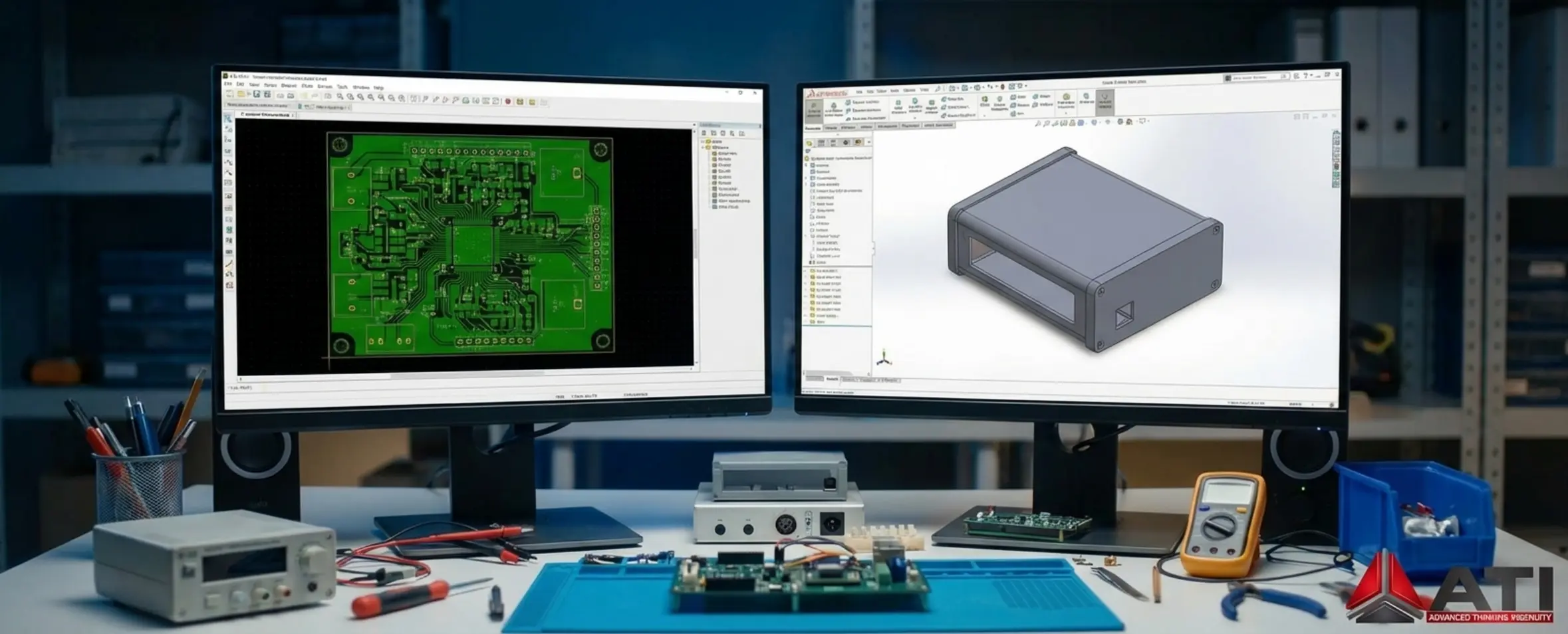

בימינו, כל תהליך פיתוח מוצר רציני מסתמך על תוכנות מתקדמות המאפשרות העברת נתונים חלקה בין העולמות. המונחים המקצועיים הם הממשק שבין התכנון האלקטרוני לתכנון המכאני. התהליך עובד בצורה דו כיוונית.
בשלב הראשון, המהנדס המכאני מייצא את הגבולות הפיזיים של הלוח, כולל מיקומי חורי הברגים ואזורי הגובה המותרים, ומעביר אותם למהנדס האלקטרוניקה. האחרון קולט את הקובץ ומתחיל למקם את הרכיבים בהתאם לאילוצים.
בשלב השני, לאחר שמהנדס האלקטרוניקה מיקם את הרכיבים המרכזיים, הוא מייצא מודל תלת מימדי מלא של הלוח עם כל הרכיבים המולחמים עליו. המהנדס המכאני מייבא את המודל הזה לתוך תוכנת התכנון שלו, ומבצע בדיקת התנגשויות אוטומטית. אם קבל מסוים חודר אל תוך דופן הפלסטיק, התוכנה תתריע על כך מיד, וניתן יהיה לתקן את המיקום בטרם יוצר הלוח הראשון.
בדיקות תאימות ויצירת מודלים פיזיים
למרות ההתקדמות העצומה בתוכנות התכנון, אין תחליף לבדיקה פיזית. המסך סובל הכל, אך המציאות עלולה להפתיע. לכן, שלב חובה בכל פרויקט הוא פיתוח אבטיפוס מתקדם.
אנו מייצרים את המארז הראשוני באמצעות הדפסת תלת מימד איכותית, ובמקביל מייצרים גרסה ראשונית של המעגל המודפס. ההרכבה הפיזית הראשונה היא רגע האמת. שם אנו בודקים האם הלוח מחליק בקלות לתוך המסילות הייעודיות שלו, האם הברגים נכנסים בצורה חלקה ללא הפעלת כוח שעלול לעקם את הלוח, והאם המחברים יושבים בדיוק מול הפתחים.
לעיתים אנו מגלים שבשל תהליכי ייצור הפלסטיק ישנן התכווצויות קטנות בחומר שלא נלקחו בחשבון במודל הממוחשב. המודל הפיזי מאפשר לנו לבצע את הכוונונים העדינים האחרונים לפני מעבר לייצור המוני יקר.
תקינה ורגולציה
התאמת המעגל למארז אינה רק שאלה של מידות ואסתטיקה, אלא גם של בטיחות ועמידה בתקנים בינלאומיים. תקנים מחמירים מכתיבים כללים נוקשים לגבי המרחק המינימלי הנדרש בין רכיבים נושאי מתח גבוה לבין המארז החיצוני, במיוחד כאשר המארז עשוי מתכת שעלולה לחשמל את המשתמש. הכרות מעמיקה עם תקני IPC היא הכרחית לכל מהנדס העוסק בתחום.
אם המכשיר מיועד לעבוד בסביבה נפיצה, רטובה או בסביבה רפואית, דרישות המרווחים הופכות להיות נוקשות אף יותר. מהנדסי הפיתוח חייבים לעקוב אחרי תקני הבידוד ולוודא שהתכנון המכאני מספק את ההגנה הנדרשת.
טעויות נפוצות בתכנון הממשק בין הלוח למארז
- התעלמות מעובי ציפוי המארז פעמים רבות מתכננים את הפתחים בהתאמה מושלמת למחבר, אך שוכחים שצבע או ציפוי מתכתי יוסיפו עובי ויקטינו את הפתח.
- אי מתן תמיכה למרכז הלוח לוחות גדולים נוטים להתעקם תחת משקל הרכיבים או בעת לחיצה על כפתורים. חובה לתכנן עמודי תמיכה גם במרכז הלוח ולא רק בשוליו.
- שכחת נתיב כבלים פנימי במקרים רבים ישנם כבלים המקשרים בין הלוח הראשי לרכיבים אחרים כמו סוללה או מסך. חובה לתכנן תעלות ייעודיות לניתוב הכבלים כדי שלא יצבטו בעת סגירת המארז.
- אי התחשבות בפירוק לשם שירות מוצר שתוכנן רק לשלב ההרכבה אך לא ניתן לפרק אותו מבלי לשבור את הלוח, מהווה כשל תכנוני חמור שיעלה ביוקר בשלבי התמיכה הטכנית.
סיכום השלבים להתאמה מושלמת
- הגדרת דרישות המוצר אפיון מלא של הסביבה, התקנים, והממשק למשתמש.
- קביעת מידות בסיס המהנדס המכאני מגדיר את קווי המתאר ואזורי ההגבלה הראשוניים.
- תכנון משולב מהנדס האלקטרוניקה ממקם רכיבים תוך סנכרון רציף של מודלים תלת מימדיים.
- ניתוח תרמי ביצוע סימולציות חום כדי לוודא יעילות הקירור ותכנון נתיבי פיזור.
- בדיקת התנגשויות אימות דיגיטלי סופי לכלל החלקים במערכת.
- ייצור אב טיפוס הרכבה פיזית, בדיקת סיבולות וביצוע תיקונים אחרונים לקראת ייצור.
שילוב נכון בין אלקטרוניקה למכאניקה הוא אמנות המגובה במדע מדויק. השקעה בשלבי התכנון ההתחלתיים, תוך שימוש בכלים הנכונים ובמתודולוגיית עבודה סדורה, מבטיחה מוצר איכותי, אמין, ואסתטי, אשר ישרת את הלקוחות נאמנה לאורך שנים רבות.
