מהי טכניקת ההזרקה הכפולה וכיצד היא עובדת בפועל

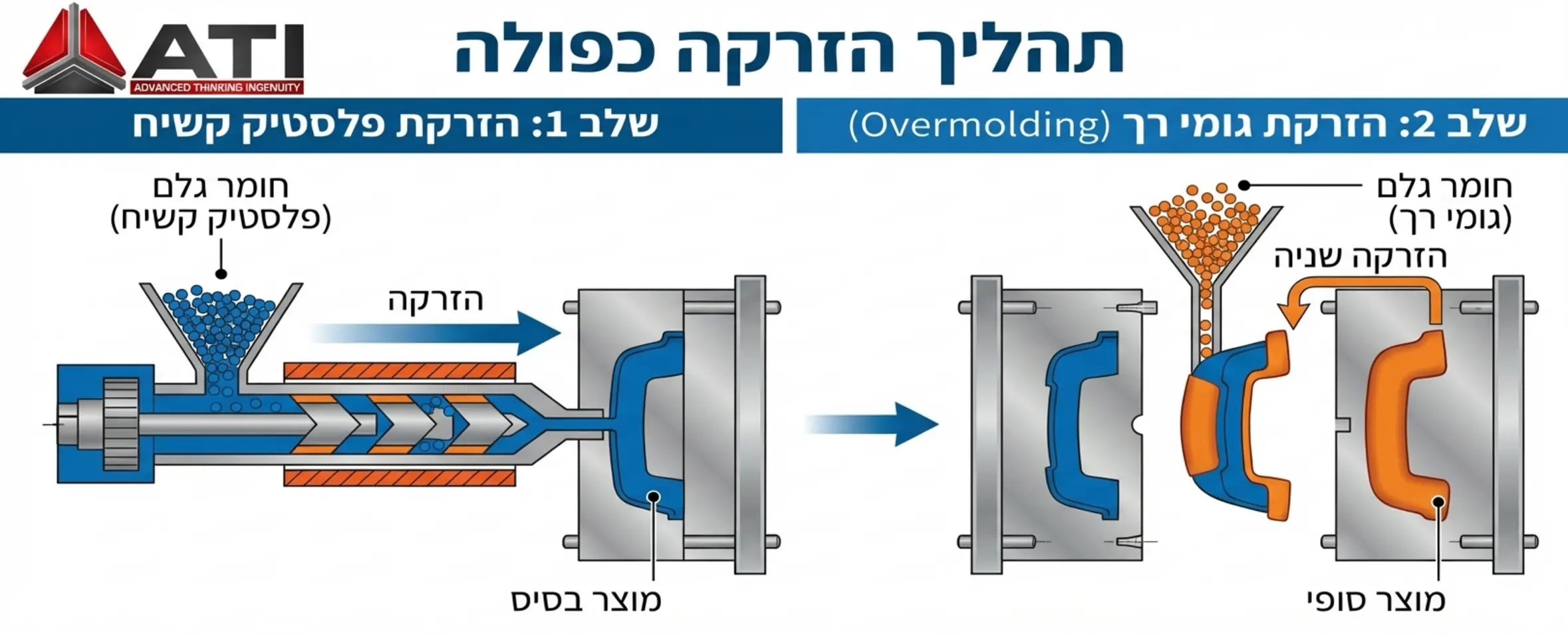

תהליך ההזרקה הכפולה מהווה פריצת דרך משמעותית בתעשיית הפלסטיקה. במקום לייצר שני חלקים נפרדים ולהרכיב אותם יחד באמצעות ברגים, התפסות פלסטיק או דבקים, הטכנולוגיה מאפשרת לייצר חלק אחד המורכב משני חומרים בעלי תכונות שונות לחלוטין. התהליך מתחיל תמיד בייצור החלק הבסיסי, המכונה סובסטרט. חלק זה עשוי לרוב מפלסטיק קשיח וחזק שתפקידו להעניק למוצר את השלד המבני שלו, לעמוד בעומסים פיזיים ולהגן על הרכיבים הפנימיים.
לאחר שהחלק הקשיח נוצק ומקבל את צורתו הראשונית, הוא עובר לשלב השני של התהליך. בשלב זה מזריקים את החומר השני, שהוא בדרך כלל פולימר גמיש דמוי גומי, ישירות על גבי החלק הקשיח. החומר הרך זורם לתוך חללים ייעודיים שהוכנו מראש בתבנית ועוטף את האזורים המוגדרים. התוצאה היא מוצר אחד שלם שיוצא מהתבנית כשהוא מוכן לחלוטין, ללא צורך בשלבי עבודה נוספים של הרכבה ידנית או אוטומטית.
השלבים המרכזיים בדרך למוצר מוגמר
כדי להגיע לתוצאה מושלמת נדרש תכנון קפדני וביצוע מדויק של מספר שלבים עוקבים בתהליך הייצור. כל שלב דורש בקרת איכות מחמירה כדי למנוע פגמים במוצר הסופי.
- הזרקת השלד הקשיח בטמפרטורה גבוהה ליצירת בסיס יציב.
- מעבר מהיר ומדויק של החלק הקשיח אל התבנית השנייה בתוך המכונה או למכונה נפרדת.
- הזרקת החומר הגמיש בלחץ מבוקר כדי למנוע עיוות של השלד הקשיח.
- המתנה לקירור והתגבשות של שני החומרים יחדיו.
- חליצת המוצר המוגמר ובקרת איכות ויזואלית ופיזית.

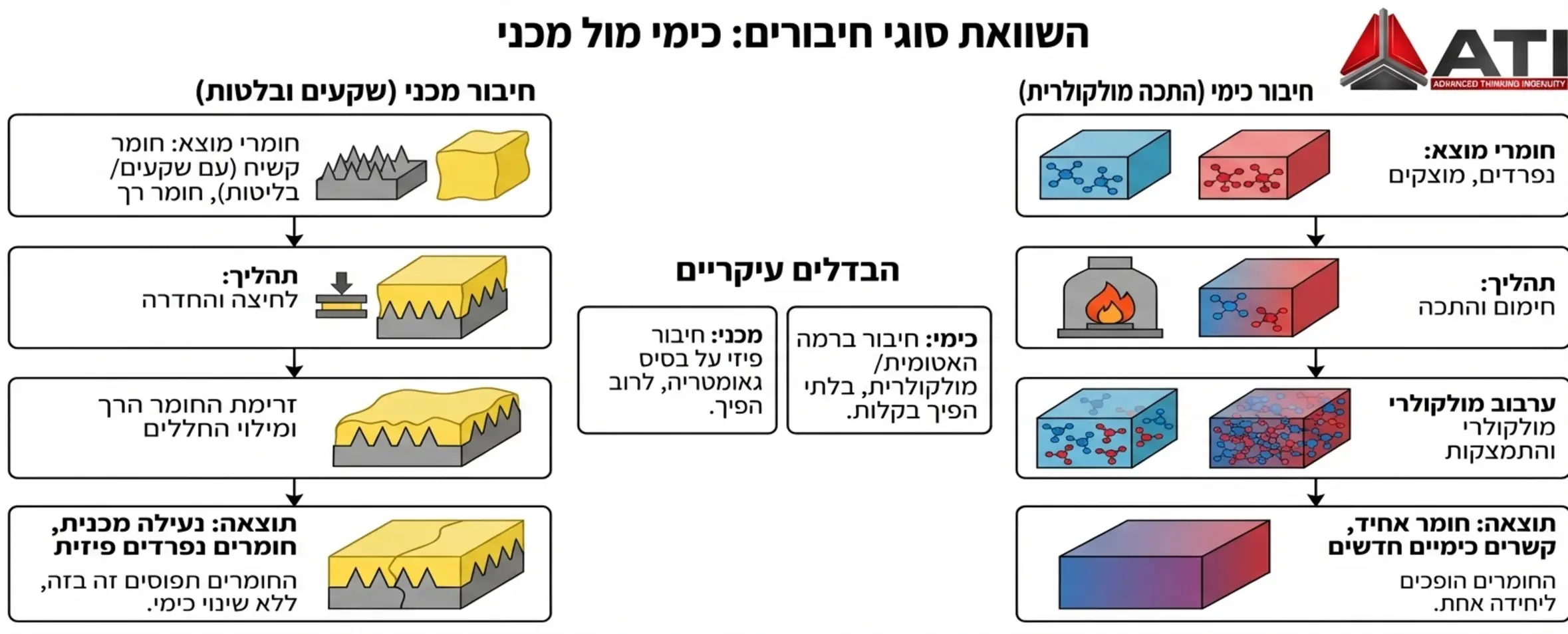

האתגר המורכב מכולם הוא החיבור הכימי לעומת החיבור המכני
כאשר מדברים על שילוב של שני חומרים שונים במוצר אחד, האתגר ההנדסי הגדול ביותר הוא להבטיח שהחומרים לא ייפרדו זה מזה לאורך זמן, במיוחד כאשר המוצר חשוף לתנאי סביבה קשים, חום, קור או לחצים פיזיים משמעותיים. הדרך המועדפת והאיכותית ביותר להשיג זאת היא באמצעות חיבור כימי ברמה המולקולרית. בחיבור מסוג זה, החום של החומר הרך המותך ממיס קלות את פני השטח של החומר הקשיח, וכאשר הם מתקררים יחד נוצר קשר כימי בלתי ניתן להפרדה.

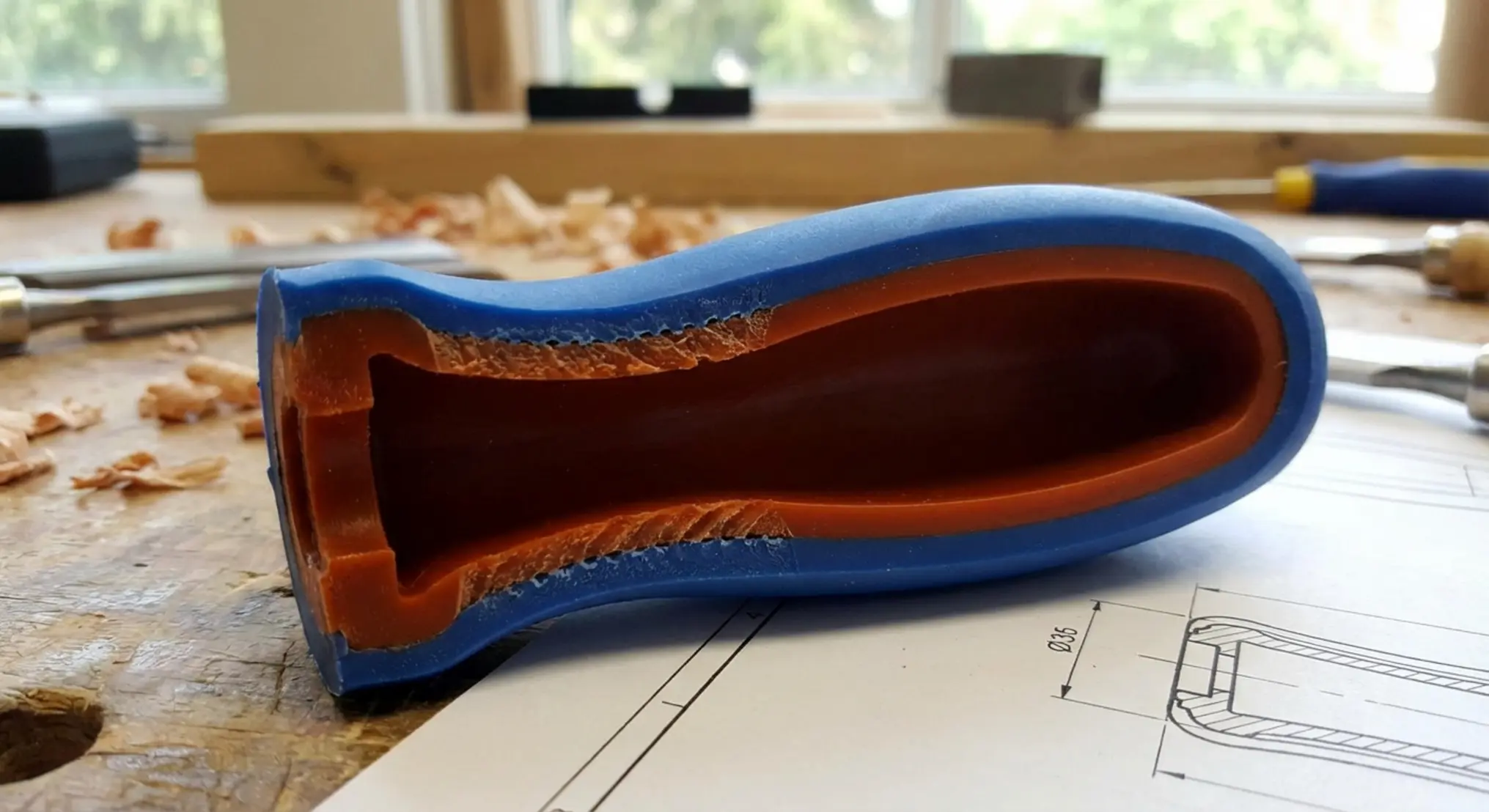

עם זאת לא כל הפולימרים יודעים להתחבר כימית אחד לשני בצורה טובה. כאשר ישנו צורך לשלב חומרים שאינם תואמים כימית, המהנדסים נדרשים לייצר חיבור מכני. משמעות הדבר היא תכנון מוקדם של החלק הקשיח כך שיכלול חריצים, שקעים, חורים או בליטות זעירות. כאשר החומר הרך מוזרק הוא חודר לאותם חללים ונעול בתוכם פיזית לאחר ההתקררות. שיטה זו יעילה מאוד אך דורשת תכנון תבניות מורכב ויקר יותר.
תאימות בין משפחות פולימרים נפוצות
בחירת החומרים הנכונים היא קריטית להצלחת הפרויקט. כדי לבצע בחירה מושכלת יש להבין את הקשרים הכימיים בין הפולימרים השונים. מקורות מדעיים כגון מידע מקצועי על תהליכי הדבקה וחיבור כימי מראים כי לחום פני השטח ולאנרגיה החופשית של הפולימרים יש השפעה מכרעת על הצלחת החיבור.
| החומר הקשיח הבסיס | החומר הרך המוזרק מעל | רמת החיבור הכימי |
|---|---|---|
| ABS | TPU | מצוינת |
| פוליקרבונט PC | TPE | טובה מאוד |
| פוליפרופילן PP | TPU | חלשה נדרש חיבור מכני |
| ניילון PA | סיליקון | מצוינת דורש תהליך מותאם |
מדוע כדאי להשקיע בטכנולוגיה מתקדמת זו
מעבר לאתגרים הטכניים, חשוב להבין את הערך האדיר שהטכנולוגיה הזו מספקת ליזמים, לחברות ולמשתמשי הקצה. הסיבה המרכזית הראשונה היא שיפור דרמטי בארגונומיה. כלי עבודה ידיים, מכשור רפואי ואפילו מברשות שיניים, דורשים אחיזה יציבה, נוחה ומונעת החלקה. שכבת הגומי הרכה מספקת בדיוק את הצורך הזה ומשדרגת את תחושת הפרימיום של המוצר. כאשר תהליך של עיצוב מוצר מבוצע כהלכה תוך התחשבות בטכניקות ייצור אלו, התוצאה הסופית מתעלה על הציפיות ויוצרת חיבור רגשי בין המשתמש למוצר.
יתרון משמעותי נוסף הוא איטום ועמידות. במקרים רבים אנו נדרשים לייצר מוצרים אטומים למים ואבק כגון מצלמות אקסטרים, שעונים חכמים או ציוד צבאי. שימוש באטמי גומי נפרדים (O-Rings) דורש הרכבה מוקפדת ועלול להוביל לכשלים באטימה במידה וההרכבה לא בוצעה בשלמות. הזרקת הגומי ישירות על גבי החלק הקשיח יוצרת אטימה הרמטית ויצוקה שאינה יכולה לזוז ממקומה, מה שמבטיח עמידות לאורך זמן ותפקוד ללא דופי גם בתנאי שטח קשים.
השפעת הטכנולוגיה על עלויות ייצור לאורך זמן
במבט ראשון עלויות ההקמה של פרויקט הזרקה כפולה נראות גבוהות משמעותית מתהליך הזרקה רגיל. הסיבה לכך היא הצורך בתכנון מורכב ובייצור של שתי תבניות פלדה נפרדות, או תבנית אחת מורכבת במיוחד עם ליבות מסתובבות. עם זאת במבט לטווח הארוך, התמונה משתנה לחלוטין. החיסכון נובע מביטול הצורך בפס ייצור להרכבות ידניות, ביטול השימוש בברגים ודבקים יקרים, והפחתה דרסטית בפחת של חלקים שלא הורכבו כראוי. עבור חברות המייצרות כמויות גדולות, החזר ההשקעה מהיר מאוד.
כיצד נכון לגשת אל תכנון ופיתוח של מוצר משולב חומרים
פיתוח של מוצר המשלב הזרקה כפולה דורש מומחיות שחורגת מתכנון פלסטיקה מסורתי. כל שינוי מזערי בעובי הדופן, במיקומי נקודות ההזרקה או בזוויות החליצה עלול להוביל לכשלים כמו בועות אוויר, עיוותים התכווצויות של הפלסטיק או קילוף של החומר הרך מהחומר הקשיח. בשל כך קריטי ללוות את התהליך יחד עם חברת פיתוח מוצר בעלת ניסיון מוכח וספציפי בטכנולוגיות ייצור מתקדמות, המסוגלת לבצע סימולציות זרימה ממוחשבות עוד בטרם ייצור התבניות היקרות.
חשוב לקחת בחשבון את שיעור ההתכווצות השונה של כל חומר. פולימרים שונים מתכווצים במידה שונה כאשר הם מתקררים ועוברים ממצב צבירה נוזלי למוצק. אם החומר הרך מתכווץ משמעותית יותר מהחומר הקשיח, הוא עלול להתנתק ממנו בזמן הקירור או ליצור מאמצים פנימיים שיגרמו לשבירת החלק הקשיח עצמו. חישובים אלו חייבים להיעשות ברמת דיוק של חלקיקי המילימטר כדי להבטיח שהתבנית תיוצר במידות הנכונות שיפצו על ההתכווצות העתידית.
החשיבות הקריטית של בניית אב טיפוס בטרם ייצור המוני
בשלב התכנון אפילו הסימולציות הממוחשבות המתקדמות ביותר אינן תמיד מספרות את הסיפור המלא בכל הנוגע לתחושת המגע. המגע האנושי והנוחות הארגונומית נמדדים בסופו של דבר דרך כף ידו של המשתמש. לכן תהליך של פיתוח אבטיפוס הוא שלב בלתי נפרד מפיתוח מוצרי Overmolding. כיום באמצעות מדפסות תלת ממד מתקדמות המסוגלות להדפיס מספר חומרים במקביל ולדמות פלסטיק קשיח בשילוב גומי רך, ניתן לבחון את המוצר באופן פיזי, לאמת את התכנון הארגונומי ולבצע מקצי שיפורים מהירים וזולים לפני שמתחייבים להשקעה בתבניות ייצור פלדה יקרות.
יישומים נפוצים בתעשייה העולמית

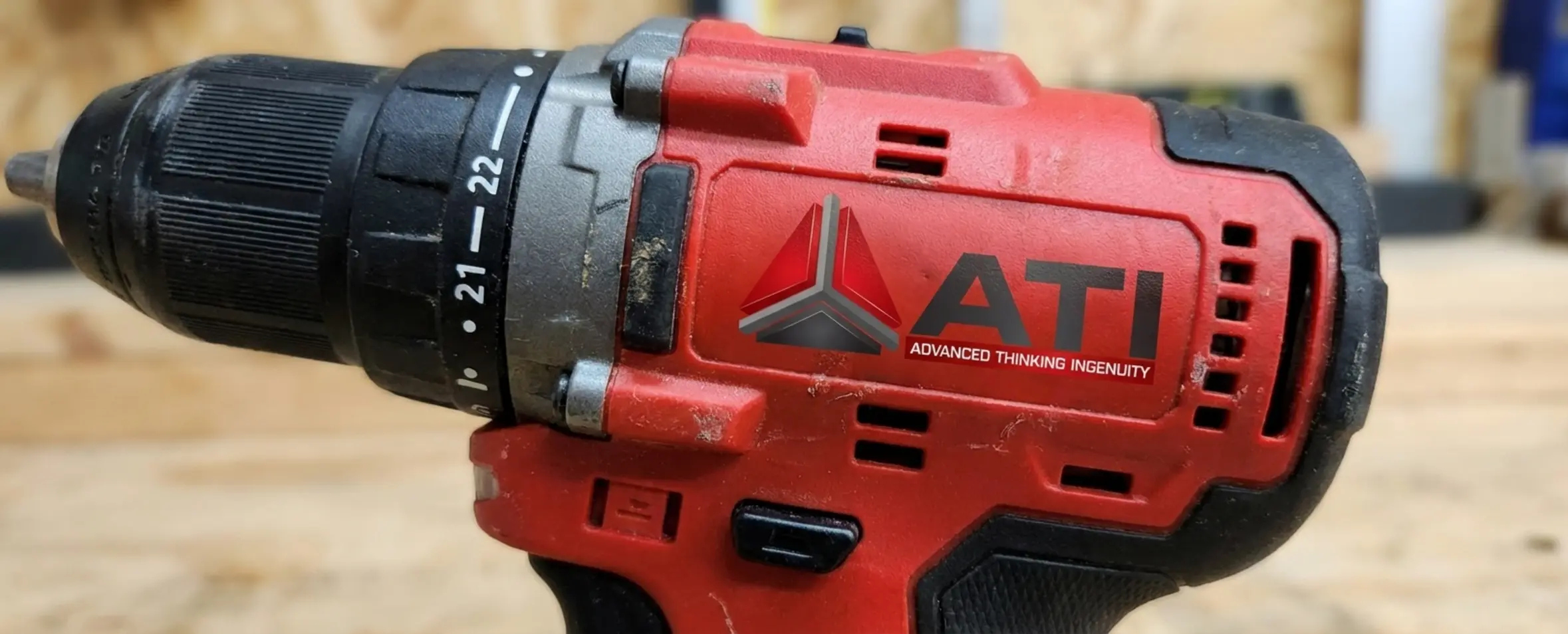

כאשר בוחנים את תעשיות העל ברחבי העולם מגלים כי טכניקת ההזרקה הכפולה נמצאת כמעט בכל מקום. החל מתעשיית כלי העבודה החשמליים, שם הצורך בבלימת זעזועים ואחיזה בטוחה הוא עניין של בטיחות, ועד לתעשיית האלקטרוניקה הצרכנית הדורשת נראות פרימיום ועמידות למים. יתר על כן בתעשייה הרפואית ישנה חשיבות אדירה לציוד כירורגי בעל אחיזה יציבה שאינו מחליק מסביבת עבודה רטובה. יצרנים נעזרים בידע הנדסי רב כפי שמתואר בספרות המקצועית ובמקורות כגון תהליכי הזרקת פלסטיק מתקדמים כדי לעמוד בתקנים המחמירים ביותר של התעשייה הרפואית והצבאית.
לסיכום שילוב של שני חומרים במוצר אחד באמצעות טכנולוגיית ההזרקה הכפולה הוא הרבה מעבר לפתרון אסתטי. מדובר ביתרון תחרותי המאפשר ליצור מוצרים חכמים יותר, עמידים יותר ומוכנים להתמודד עם האתגרים של הצרכנים המודרניים. השקעה נכונה בתכנון מוקדם, בחירת חומרים קפדנית ועבודה עם גורמי מקצוע מנוסים, מבטיחים מעבר חלק משלב הרעיון ועד לקו הייצור השוטף.
