הפילוסופיה של תכנון להרכבה

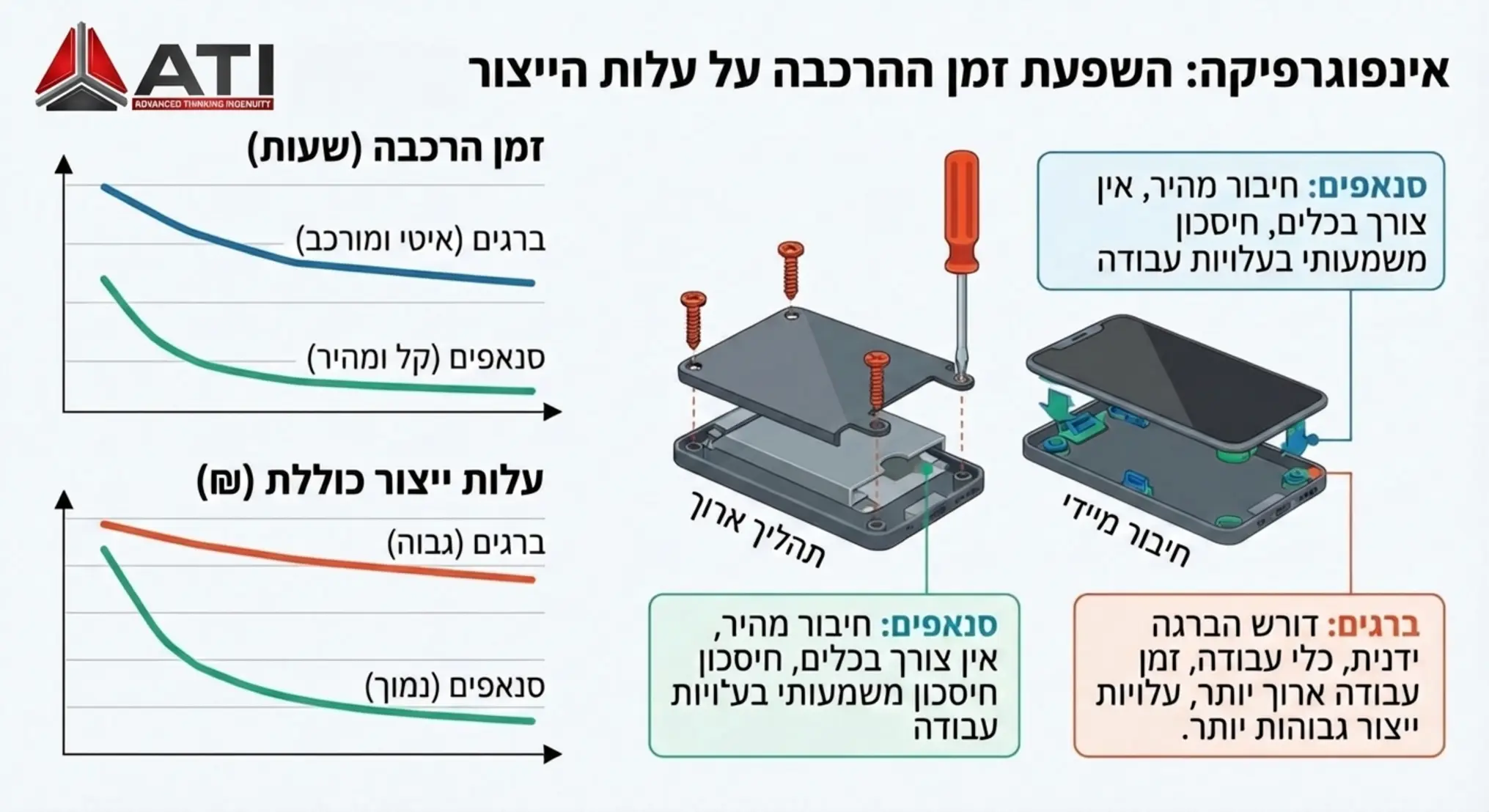

כאשר אנו ניגשים לתהליך של עיצוב מוצר ותכנון הנדסי, אחת ממילות המפתח המנחות אותנו היא DFA כלומר Design for Assembly. המטרה היא להפוך את תהליך ההרכבה ליעיל, מהיר וזול ככל האפשר, מבלי להתפשר על איכות המוצר הסופי. כל שנייה נוספת הנדרשת לפועל או לרובוט בפס הייצור כדי לחבר שני חלקים, מתורגמת לעלויות כספיות משמעותיות כאשר מדובר בייצור המוני.
כאן בחברת ATI, מתוך ניסיון רב בניהול קווי ייצור, אנו רואים כיצד יזמים נוטים לעיתים להתעלם משלב זה בתחילת הדרך. הם מתמקדים באסתטיקה או בטכנולוגיה, ומשאירים את שאלת ההרכבה לסוף. הגישה שלנו גורסת כי שיטת החיבור צריכה להיות מוגדרת כבר בשלבי האפיון הראשוניים, שכן היא מכתיבה את מבנה התבניות, בחירת החומרים והתמחור הסופי.

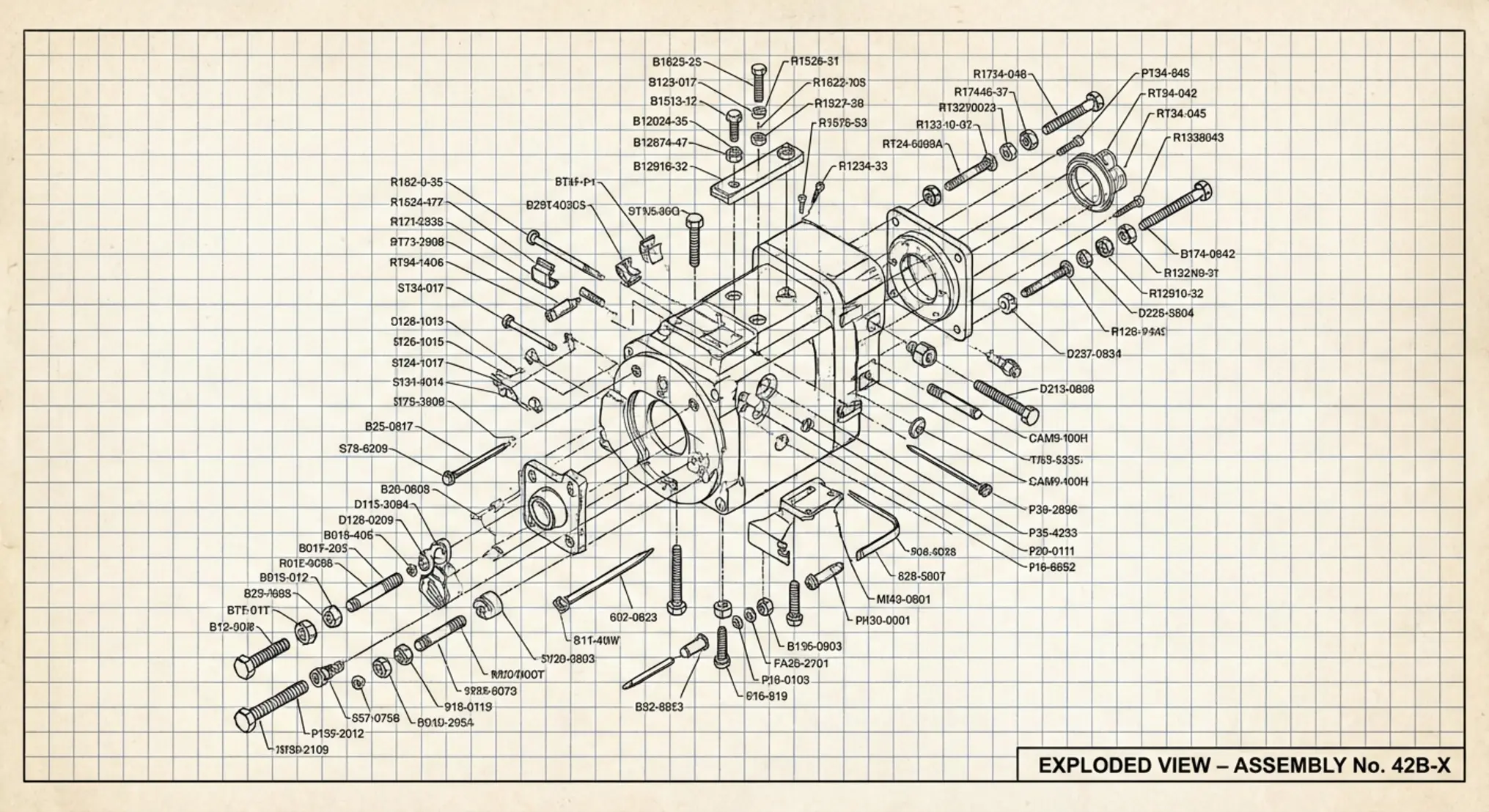

חיבור באמצעות ברגים פתרון קלאסי וחזק
ברגים הם ככל הנראה שיטת החיבור המוכרת והנפוצה ביותר בעולם המכניקה. מדובר ברכיבי רכיסה חיצוניים המיוצרים לרוב ממתכת, אשר חודרים דרך חלקי המוצר ומהדקים אותם יחד בכוח רב. קיימים סוגים רבים של ברגים, החל מברגי מכונה הדורשים הברגה נגדית ממתכת, ועד ברגים קודחים המיועדים לחדירה ישירה לתוך חלקי פלסטיק מזרק.
היתרונות של שימוש בברגים
היתרון המובהק ביותר של ברגים הוא החוזק המבני. בורג מתכת יכול לשאת עומסים גבוהים מאוד ולעמוד בפני זעזועים. על פי מקורות הנדסיים מוסמכים כמו ויקיפדיה העולמית בתחום המחברים, ברגים מספקים את אחת משיטות הרכיסה האמינות ביותר בתעשייה המודרנית. יתרון נוסף וקריטי הוא יכולת הפירוק. מוצר שנסגר באמצעות ברגים יכול להיפתח בקלות לצורך תיקון, החלפת סוללה או שדרוג רכיבים פנימיים.
בנוסף, תכנון תבניות פלסטיק עבור מוצרים הנסגרים בברגים הוא לרוב פשוט יותר, שכן אין צורך בתכנון מורכב של זוויות שחרור וחתכים תחתונים מסובכים בתבנית ההזרקה.
האתגרים והחסרונות של ברגים
- זמן הרכבה: הכנסת בורג, יישורו והברגתו דורשים זמן יקר בפס הייצור.
- עלויות רכיבים: כל בורג הוא פריט נוסף ברשימת החלקים, מה שמגדיל את עלויות הרכש והלוגיסטיקה.
- בעיות אסתטיות: במקרים רבים נדרש להסתיר את ראשי הברגים באמצעות מדבקות או פקקים פלסטיים כדי לשמור על מראה נקי של המוצר.
חיבור באמצעות סנאפים הרכבה במהירות האור

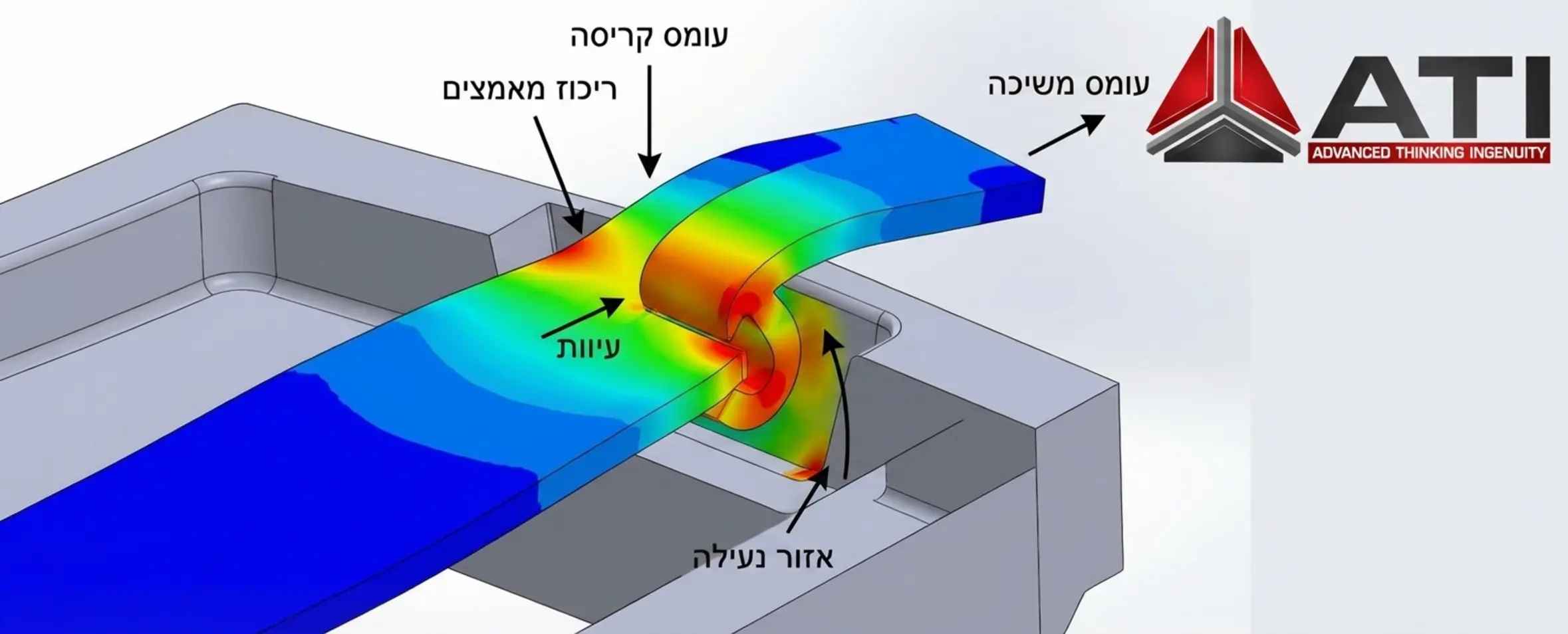

סנאפים, או בעברית מחברי נקישה, הם אמצעי חיבור גמישים המשולבים ישירות בתוך מבנה חלקי הפלסטיק של המוצר. עקרון הפעולה שלהם מבוסס על כיפוף זמני של שן פלסטית בעת הדחיפה, וחזרתה למקומה בתוך מגרעת ייעודית תוך השמעת צליל קליק אופייני המעיד על נעילה.
למה מהנדסים אוהבים סנאפים?
כאשר פונים אל חברת פיתוח מוצר מקצועית, ההמלצה הראשונה להוזלת עלויות הרכבה תהיה מעבר לסנאפים. הסיבה לכך פשוטה אין צורך בחלקים נוספים. הסנאפ מיוצר באותו תהליך הזרקה של החלק עצמו. ההרכבה בפס הייצור מתבצעת בשבריר שנייה על ידי דחיפה פשוטה של החלקים זה לזה ללא צורך במברגים חשמליים או כלים מיוחדים.
העיצוב החיצוני של המוצר נשאר נקי ומוקפד, ללא חורים נראים לעין. נתון זה חשוב במיוחד במוצרי צריכה אלגנטיים, מכשירי רפואה ומוצרי אלקטרוניקה לבישה.
המורכבות בתכנון סנאפים
למרות היתרונות העצומים, תכנון סנאפ דורש מיומנות הנדסית גבוהה. אם השן קשיחה מדי היא תישבר בעת ההרכבה. אם היא גמישה מדי המוצר לא ייסגר כראוי או ייפתח מעצמו בעת נפילה. יש לחשב במדויק את עובי הדופן, סוג החומר הפלסטי וזווית ההכנסה.
חיסרון נוסף טמון בקושי לפרק את המוצר. סנאפים רבים מתוכננים לסגירה חד פעמית. ניסיון פתיחה על ידי משתמש קצה עלול להוביל לשבירת השן ולנזק בלתי הפיך למוצר.
הלחמה וריתוך פלסטי כאשר נדרש חיבור נצחי

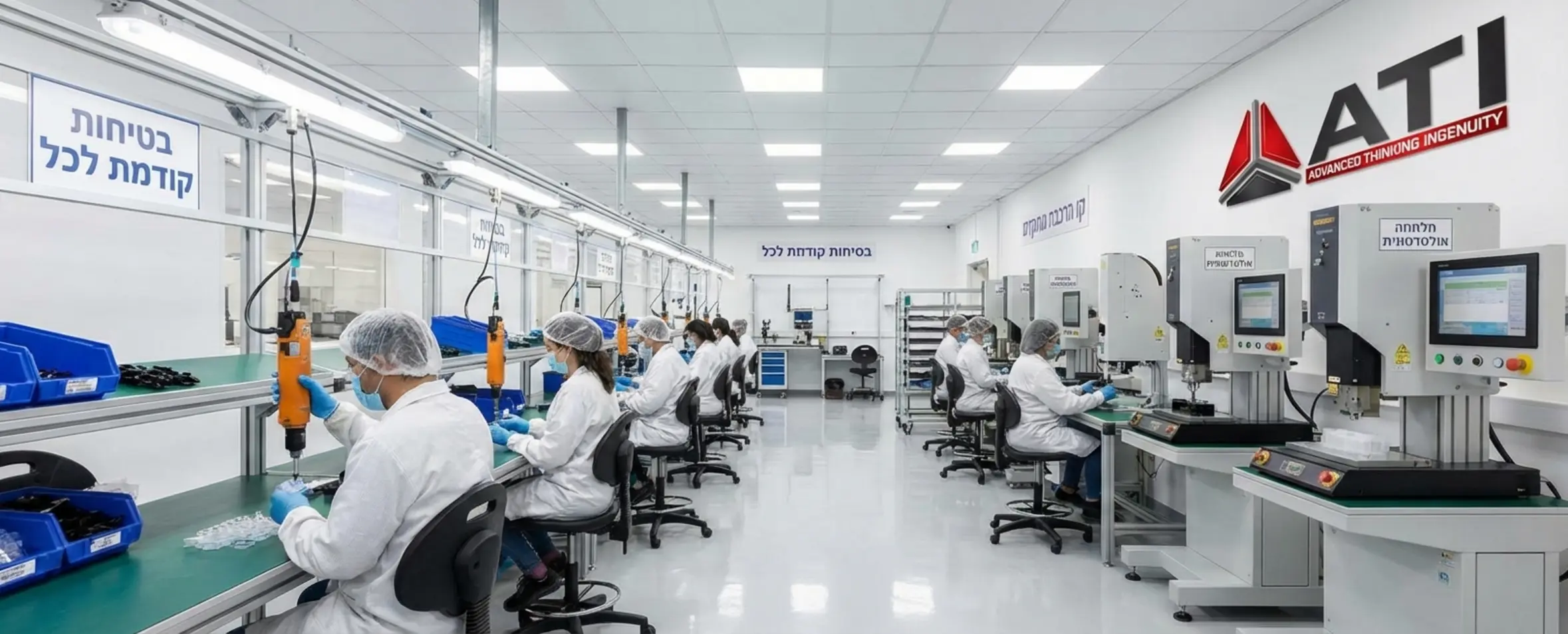

ישנם מקרים בהם אנו מעוניינים לחבר את החלקים באופן קבוע ואטום לחלוטין, ללא אפשרות פירוק לעולם. במקרים אלו, שיטות כמו הלחמה אולטרסונית או הדבקה תעשייתית נכנסות לתמונה. ריתוך אולטרסוני משתמש בגלי קול בתדר גבוה כדי להמיס באופן נקודתי את נקודות החיבור בין שני חלקי הפלסטיק, וליצור היתוך מושלם ביניהם.
מתי נבחר בהלחמה?
הלחמה היא בחירה מעולה עבור מוצרים שחייבים להיות אטומים למים ואבק, כגון ציוד צלילה או מצלמות אקסטרים. לפי מחקרים הנדסיים הזמינים במאגרי מידע על ריתוך אולטרסוני, תהליך זה מבטיח אטימות ברמה הגבוהה ביותר וחוזק חיבור השווה לחוזק החומר עצמו.
זהו גם פתרון מעולה למוצרים בטיחותיים, כמו ספקי כוח או צעצועי ילדים, שבהם אנו רוצים למנוע לחלוטין גישה של המשתמש לרכיבים הפנימיים או לסוללות.
השוואה מסכמת בין שיטות החיבור
כדי לעשות סדר בנתונים, ריכזנו עבורכם את ההבדלים המרכזיים בטבלה הבאה
| פרמטר להשוואה | ברגים | סנאפים | הלחמה ריתוך |
|---|---|---|---|
| זמן הרכבה | ארוך | קצר מאוד | בינוני עד קצר |
| עלות חלקים נוספים | גבוהה קניית הברגים | אפסית | אפסית אך דורש מכשור יקר |
| יכולת פירוק ותיקון | מעולה | מוגבלת עד בעייתית | בלתי אפשרית |
| אטימות למים | דורש אטמי גומי נוספים | חלשה | מצוינת |
| מורכבות תכנון תבניות | נמוכה | גבוהה מאוד | בינונית |
קבלת ההחלטה המקצועית עבור המוצר שלכם
אז איך בוחרים? הכל מתחיל ונגמר בהבנת מחזור החיים של המוצר שלכם. אם אתם מפתחים ציוד תעשייתי שדורש כיול תחזוקה והחלפת חלקים תקופתית, ברגים הם החברים הטובים ביותר שלכם. לעומת זאת, אם אתם מפתחים שלט רחוק לטלוויזיה או צעצוע פלסטיק זול המיוצר במיליוני יחידות, שימוש בברגים יהווה טעות כלכלית קשה ויש להתמקד בתכנון סנאפים מדויק.
כאשר אנו מובילים תהליכי פיתוח מוצר בסין אנו מקפידים לערוך סקר סיכונים הנדסי עבור כל שיטת הרכבה. לעיתים קרובות אנו מוצאים כי השילוב הוא המנצח. לדוגמה, סגירת המארז החיצוני באמצעות סנאפים כדי לשמור על מראה נקי והרכבה מהירה, ושימוש בברגים פנימיים כדי לקבע את המעגל האלקטרוני הכבד למקומו באופן בטוח.
הסוד הוא בניסוי וטעייה נכונים בשלב יצירת האבטיפוס. בחינה פיזית של חוזק הסנאפ בהדפסת תלת מימד איכותית, או בדיקת שחיקת ההברגות לאחר מספר פתיחות וסגירות, יספקו לכם את הביטחון הנדרש לפני המעבר לייצור המוני בתבניות פלדה יקרות. אל תשאירו את החלטות ההרכבה לסוף התהליך, שלבו אותן כבר בחזון הראשוני שלכם.
