הבסיס ההנדסי: מהי בעצם "Cavity" בתבנית הזרקה?

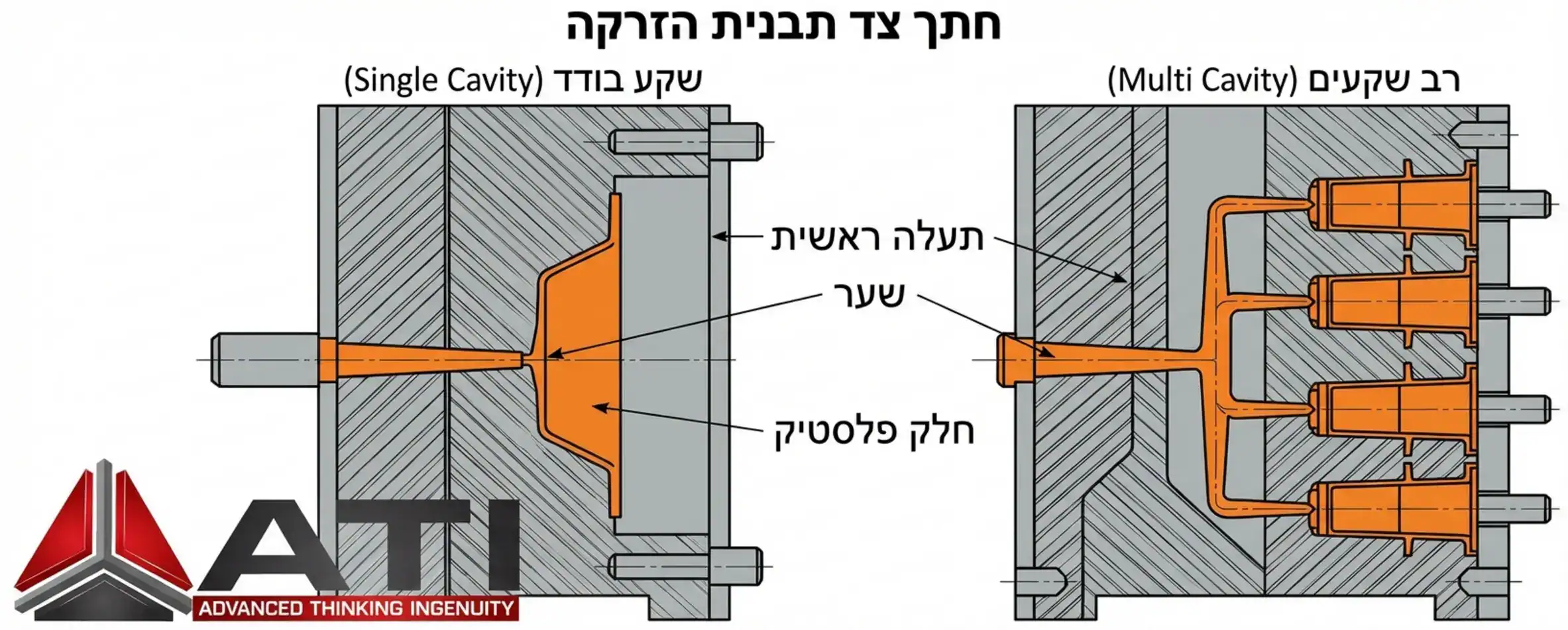

כדי להבין את ההשפעה הכלכלית, עלינו להבין תחילה את המכניקה. תבנית הזרקת פלסטיק מורכבת משני חלקים עיקריים: ה-Core (הליבה) וה-Cavity (השקע או החלל). הפלסטיק המותך מוזרק בלחץ גבוה אל תוך החלל שנוצר בין שני החלקים הללו, מתקרר, מתקשה ונפלט החוצה בצורת המוצר הסופי.
כאשר אנו מדברים על מספר ה-Cavities, אנו מתייחסים למספר החללים הזהים הקיימים בתוך אותה מסגרת תבנית (Mold Base). תבנית עם שקע אחד תייצר יחידה אחת בכל סגירה ופתיחה של המכונה. תבנית עם ארבעה שקעים תייצר ארבע יחידות באותו פרק זמן בדיוק (פחות או יותר). לכאורה, הפתרון נשמע פשוט – "בואו נייצר כמה שיותר במכה אחת". אולם, המציאות ההנדסית והכלכלית מורכבת הרבה יותר ודורשת תכנון דקדקני כחלק מתהליך פיתוח מוצר מקצועי.
תבנית Single Cavity: היתרונות והחסרונות
תבניות בעלות שקע יחיד הן לרוב ברירת המחדל עבור סטארטאפים בתחילת הדרך או עבור מוצרים בעלי נפח גדול במיוחד. הבחירה בתבנית כזו אינה מעידה על חוסר מקצועיות, אלא על אסטרטגיה עסקית ספציפית.
מתי נבחר ב-Single Cavity?
- תקציב התחלתי מוגבל: עלות התבנית היא ההוצאה הכבדה ביותר לפני הייצור. תבנית שקע יחיד זולה משמעותית לייצור (פחות עיבוד שבבי, פחות מורכבות במערכת הקירור).
- מורכבות טכנית גבוהה: במוצרים הדורשים דיוק קיצוני או שימוש במערכות הנעה מורכבות (Sliders/Lifters), ריבוי שקעים עלול ליצור נקודות כשל רבות וקושי באיזון ההזרקה.
- כמויות ייצור נמוכות: אם הצפי הוא למכור 5,000 יחידות בשנה, ההשקעה בתבנית מרובת שקעים לא תחזיר את עצמה (ROI) בזמן סביר.
- סיכון שיווקי: כאשר לא בטוחים שהמוצר יצליח בשוק, עדיף להסתכן בעלות חלק גבוהה יותר אך להימנע מ"בור" תקציבי בבניית התבנית.
תבנית Multi Cavity: מנוע הצמיחה לייצור המוני
כאן אנחנו נכנסים למגרש של הגדולים. המעבר לתבניות מרובות שקעים הוא לרוב השלב בו החברה עוברת מ"הוכחת היתכנות" לעסק רווחי ומבוסס. היתרון המובהק הוא ה-Scale.
בתבנית Multi Cavity, מערכת ההזנה (Runners) צריכה להיות מתוכננת בצורה מושלמת כדי להבטיח שכל השקעים יתמלאו באותו לחץ ובאותו זמן בדיוק. חוסר איזון (Imbalance) יגרום לכך שחלק אחד יצא מושלם, והשני יצא עם פגמים כמו סימני שריפה או חוסר מילוי (Short shots). זהו אתגר הנדסי הדורש מומחיות רבה.
החיסכון בזמן (Cycle Time)
זמן המחזור הוא המלך בעולם ההזרקות. נניח שזמן המחזור (סגירה, הזרקה, קירור, פליטה) הוא 40 שניות.
- בתבנית Single Cavity: נייצר 90 חלקים בשעה.
- בתבנית 4-Cavity: נייצר 360 חלקים בשעה.
משמעות הדבר היא שמכונת ההזרקה עובדת פחות שעות כדי להגיע לאותה מכסה. מכיוון שהיצרן מחייב אתכם לפי "שעת מכונה", החיסכון כאן הוא עצום. זהו שיקול קריטי עבור כל מי שמתכנן פיתוח מוצר בסין או בכל מקום אחר בעולם, שכן עלויות הייצור נגזרות ישירות מזמן המכונה.

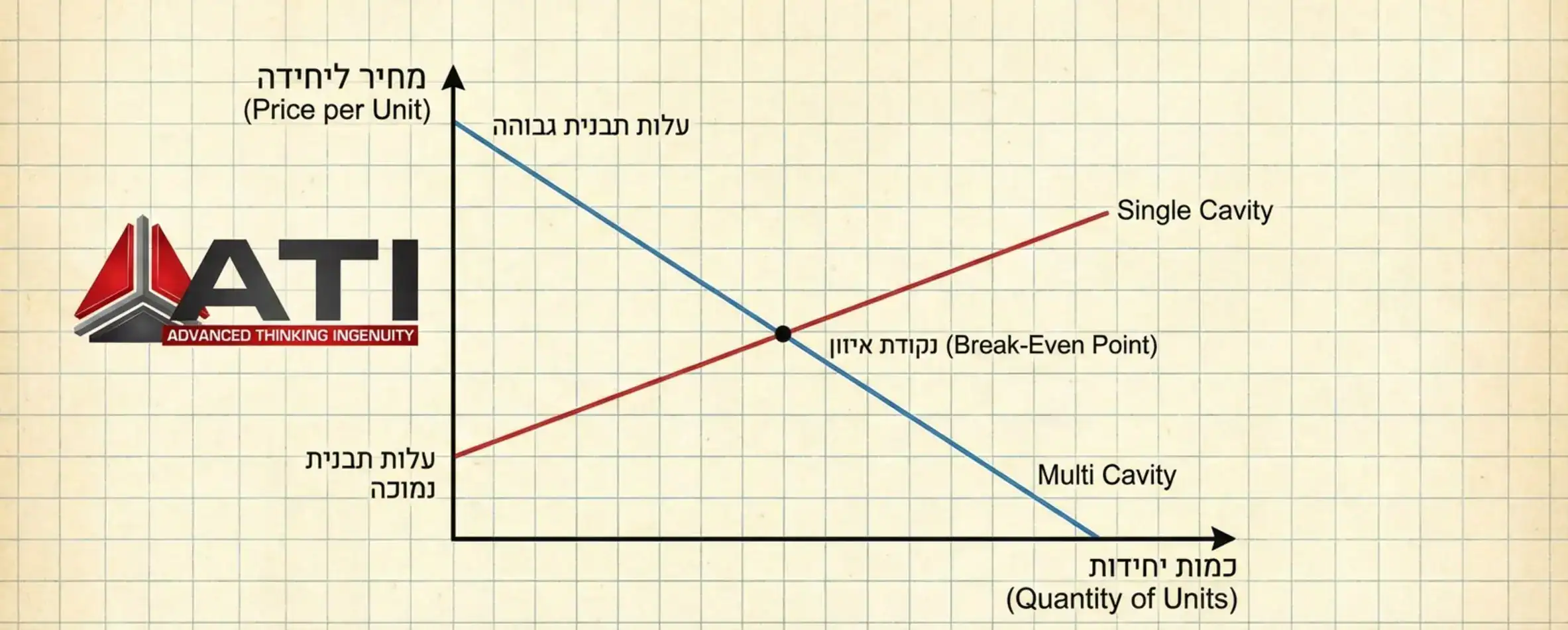

ההשפעה על הכיס: חישוב נקודת האיזון (Break-Even Point)
כמומחה בתחום, אני נתקל לא פעם ביזמים שרוצים "לחסוך" ובוחרים בתבנית זולה, אך משלמים ביוקר לאורך זמן. הבה נבחן דוגמה מספרית (המחירים להמחשה בלבד ומשתנים בהתאם לגודל ומורכבות המוצר):
| פרמטר | Single Cavity | Multi Cavity (4 שקעים) |
|---|---|---|
| עלות בניית תבנית | $5,000 | $12,000 |
| עלות חלק (כולל חומר גלם ושעות מכונה) | $1.50 | $0.80 |
| חיסכון לכל חלק | – | $0.70 |
בדוגמה זו, ההפרש בעלות התבנית הוא $7,000. אולם, החיסכון בייצור כל יחידה הוא $0.70.
החישוב פשוט: $7,000 לחלק ל-$0.70 שווה 10,000 יחידות.
המסקנה: אם אתם מתכננים לייצר מעל 10,000 יחידות, ההשקעה בתבנית היקרה יותר תחזיר את עצמה, ומאותה נקודה והלאה – כל יחידה נוספת היא רווח נקי לכיס שלכם.
אתגרי איכות בתבניות מרובות שקעים
חשוב להבין שמעבר ל-Multi Cavity טומן בחובו אתגרים בבקרת האיכות. כאשר יש לנו שקע אחד, קל לשלוט במידות. כאשר יש לנו 16 שקעים, סטייה מיקרונית באחד מהם או חוסר אחידות בטמפרטורת התבנית עלולים ליצור מצב שחלק אחד יוצא תקין והשני פסול.
זו הסיבה שבתהליך עיצוב מוצר המיועד לייצור המוני, יש לקחת בחשבון טולרנסים (סבולות) מתאימים. מהנדס טוב יידע לתכנן את המוצר כך שיהיה פחות רגיש לשינויים זעירים, ובכך יאפשר שימוש בתבניות מרובות שקעים ללא חשש לפסילות מרובות.
Family Molds – פתרון ביניים או מלכודת?
לעיתים יזמים שואלים על "תבנית משפחתית" (Family Mold). זוהי תבנית המכילה שקעים לחלקים שונים של אותו מוצר (למשל: גוף עליון + גוף תחתון באותה תבנית).
על הנייר זה נשמע גאוני – תבנית אחת לשני חלקים שונים. בפועל, ב-ATI אנו ממליצים על כך בזהירות רבה. הסיבה היא שלכל חלק יש גאומטריה ונפח שונים, הדורשים תנאי הזרקה שונים. ניסיון לאזן הזרקה של חלק גדול וכבד יחד עם חלק קטן ועדין באותה תבנית הוא מתכון לצרות בייצור הסדרתי. לרוב עדיף להפריד תבניות או להשתמש ב-Family Mold רק עבור חלקים בעלי נפח וגאומטריה דומים מאוד.
השפעת כוח הנעילה (Clamping Force)
פרמטר נוסף המשפיע על הכיס הוא גודל מכונת ההזרקה הנדרשת. מכונות הזרקה מדורגות לפי "טון" (כוח הנעילה שהן מפעילות כדי שהתבנית לא תיפתח בזמן ההזרקה).
תבנית Single Cavity למוצר קטן תדרוש מכונה קטנה וזולה להפעלה.
תבנית Multi Cavity לאותו מוצר, עם 8 שקעים, תדרוש שטח פנים גדול יותר וכוח נעילה גדול פי כמה. המשמעות היא שימוש במכונה גדולה יותר, שעלות שעת העבודה שלה יקרה יותר. בחישוב הכלכלי שעושים במסגרת הייעוץ ב-חברת ATI, אנו משקללים גם את העלייה הזו בעלות המכונה אל מול החיסכון בזמן, כדי לוודא שהמעבר לריבוי שקעים אכן משתלם בשורה התחתונה.
סיכום: איך מחליטים?
הבחירה בין Single ל-Multi Cavity אינה הימור, אלא החלטה מבוססת נתונים. היא תלויה בתחזית המכירות שלכם, בתקציב הפנוי להשקעה (CapEx) ובחשיבות מחיר היחידה (OpEx) למודל העסקי שלכם. לפעמים, הדרך הנכונה היא להתחיל עם תבנית שקע אחד, לייצר סדרה ראשונה, לראות את תגובת השוק, ורק אז – כשיש הזמנות גדולות – להשקיע בתבנית מרובת שקעים לייצור המוני.
