מהו ציפוי אלקטרוכימי (Electroplating) על פלסטיק?
באופן מסורתי ציפוי אלקטרוכימי יושם על גבי מתכות אחרות כדי למנוע חלודה או לשפר מראה. אולם עם התפתחות תעשיית הפלסטיק עלה הצורך להעניק לחלקים קלים אלו תכונות של מתכת. התהליך מאפשר לקחת פולימרים מסוימים, כשהנפוץ שבהם הוא פלסטיק מסוג ABS, ולצפות אותם בשכבות של מתכות שונות. בניגוד לצבע מטאלי רגיל שעלול להתקלף או לדהות, ציפוי אלקטרוכימי הופך לחלק בלתי נפרד מפני השטח של המוצר.
תהליך זה דורש מומחיות רבה, שליטה מוחלטת בטמפרטורות, תמיסות כימיות מדויקות וזרמים חשמליים מבוקרים היטב. כאשר התהליך מבוצע כהלכה על ידי יצרן מקצועי, קשה מאוד עד בלתי אפשרי להבחין במבט ראשון או אפילו במגע בין חלק פלסטי מצופה כרום לבין חלק מתכת מלא.

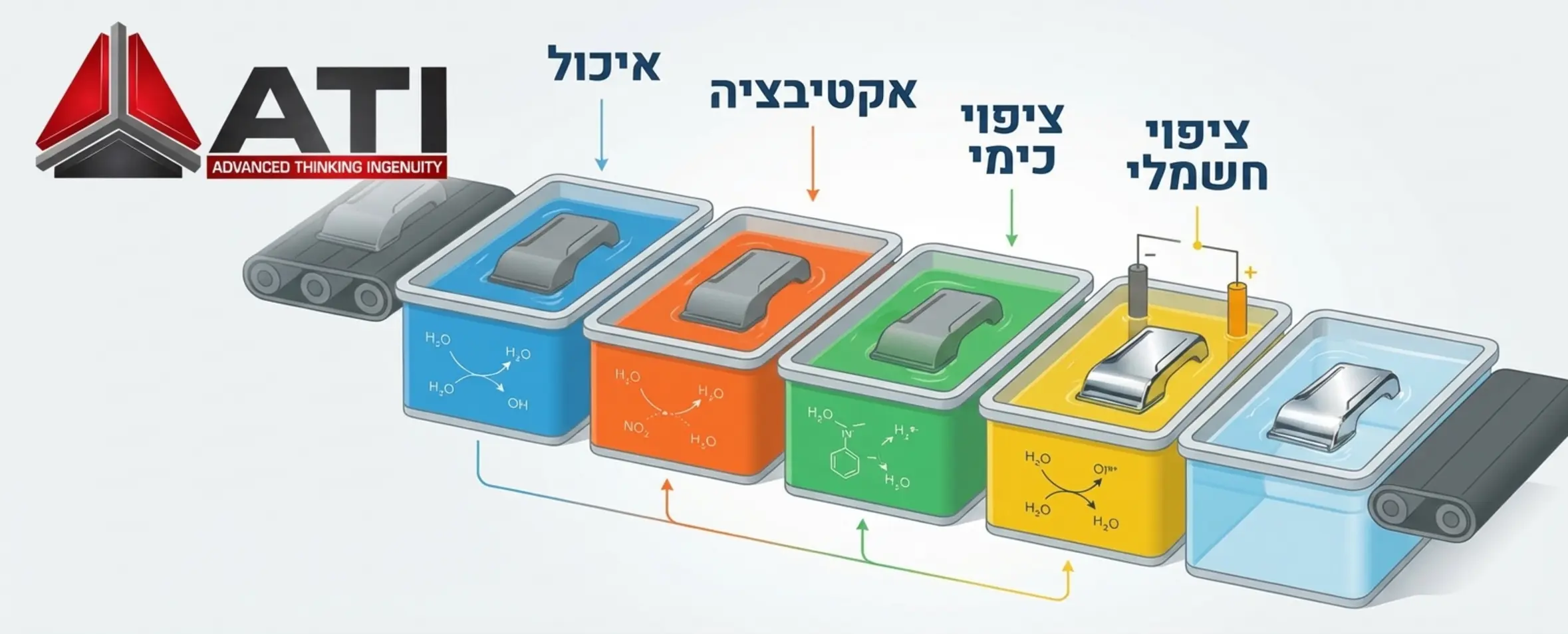

התהליך הכימי שלב אחר שלב
מכיוון שפלסטיק הוא מבודד חשמלי, האתגר הגדול ביותר הוא לגרום למתכת להיקשר אליו. לכן התהליך מחולק לשני שלבים עיקריים השלב הכימי (הכנת פני השטח) והשלב האלקטרוכימי (הציפוי עצמו). להלן פירוט שלבי העבודה העיקריים המתרחשים במפעל הציפוי:
1. ניקוי ועיבוד מקדים
לפני הכל יש לוודא שהחלק נקי לחלוטין משמנים, אבק או חומרי הפרדה שנשארו מתהליך הזרקת הפלסטיק בתבנית. החלקים עוברים שטיפה יסודית בחומרים אלקליין חלשים. כל לכלוך מזערי בשלב זה יגרום לפגמים בציפוי הסופי.
2. איכול (Etching)
זהו אחד השלבים הקריטיים ביותר. החלק הפלסטי (לרוב ABS) מוכנס לאמבטיה המכילה תערובת חזקה של חומצה כרומית וחומצה גופרתית. תמיסה זו "תוקפת" רכיב מסוים בפלסטיק (הבוטאדיאן) ויוצרת חללים מיקרוסקופיים על פני השטח. חללים אלו ישמשו מאוחר יותר כ"עוגנים" פיזיים שאליהם תיתפס המתכת.
3. אקטיבציה (Activation) וזירוז
כעת יש להפוך את פני השטח המחוספסים למצע שמוכן לקבל מתכת. החלק נטבל בתמיסה המכילה מלחי פלדיום ובדיל. הפלדיום שוקע בתוך החללים המיקרוסקופיים שנוצרו בשלב האיכול ומהווה למעשה את הזרז (קטליזטור) לשלב הבא.
4. ציפוי כימי ללא חשמל (Electroless Plating)
בשלב זה הפלסטיק עדיין אינו מוליך ולכן אי אפשר להשתמש בחשמל. החלק מוכנס לאמבטיה המכילה ניקל או נחושת. הודות לפלדיום שהושתל קודם לכן נוצרת ריאקציה כימית טבעית, ושכבה דקיקה מאוד של מתכת מצפה את הפלסטיק. כעת, הפלסטיק שלנו הפך למוליך חשמל לכל דבר ועניין.
5. ציפוי אלקטרוכימי (Electroplating)
מנקודה זו ואילך מתייחסים אל החלק כאל מתכת. החלק מחובר לקתודה (קוטב שלילי) ומוכנס לאמבטיות ציפוי המכילות אנודות (קוטב חיובי) של המתכות המבוקשות, בדרך כלל בסדר הבא:
- שכבת נחושת: מעניקה גמישות בסיסית ומשפרת את הברק ואת ההידבקות.
- שכבת ניקל: מספקת עמידות מעולה בפני קורוזיה ושחיקה, ומהווה את הבסיס לגוון הסופי.
- שכבת כרום: השכבה הסופית והדקיקה ביותר. היא מעניקה את הברק הייחודי, מראה המראה, עמידות גבוהה נגד שריטות ומונעת מהניקל להשחיר עם הזמן.
עמידות בפני שריטות וקורוזיה
אחת הסיבות המרכזיות לשלב ציפוי כרום בתהליך פיתוח מוצר היא השדרוג הדרמטי בתכונות המכניות של משטח הפלסטיק. פלסטיק חשוף עשוי להישרט בקלות ולהישחק ממגע יומיומי. לעומת זאת, שכבת הכרום הסופית נחשבת לקשה מאוד בסולם מוס, מה שהופך את המוצר לעמיד במיוחד בפני שריטות שטחיות, שפשופים ומכות קלות.
מבחינת עמידות כימית ותנאי סביבה הפתרון הוא פנומנלי. שכבות הניקל והכרום יוצרות מחסום אטום המגן על הפולימר מפני חמצון, קרינת שמש ישירה וכימיקלים שונים. למעשה ציפויים אלו מתוכננים לעמוד בתקנים המחמירים ביותר של תעשיות הדורשות עמידות לקורוזיה, כגון חשיפה למלח, לחות קיצונית ושינויי טמפרטורה דרסטיים. בניגוד לחלקי ברזל העלולים להחליד, הפלסטיק המצופה אינו סובל מחלודה פנימית, מה שמבטיח אורך חיים ארוך במיוחד למוצר.

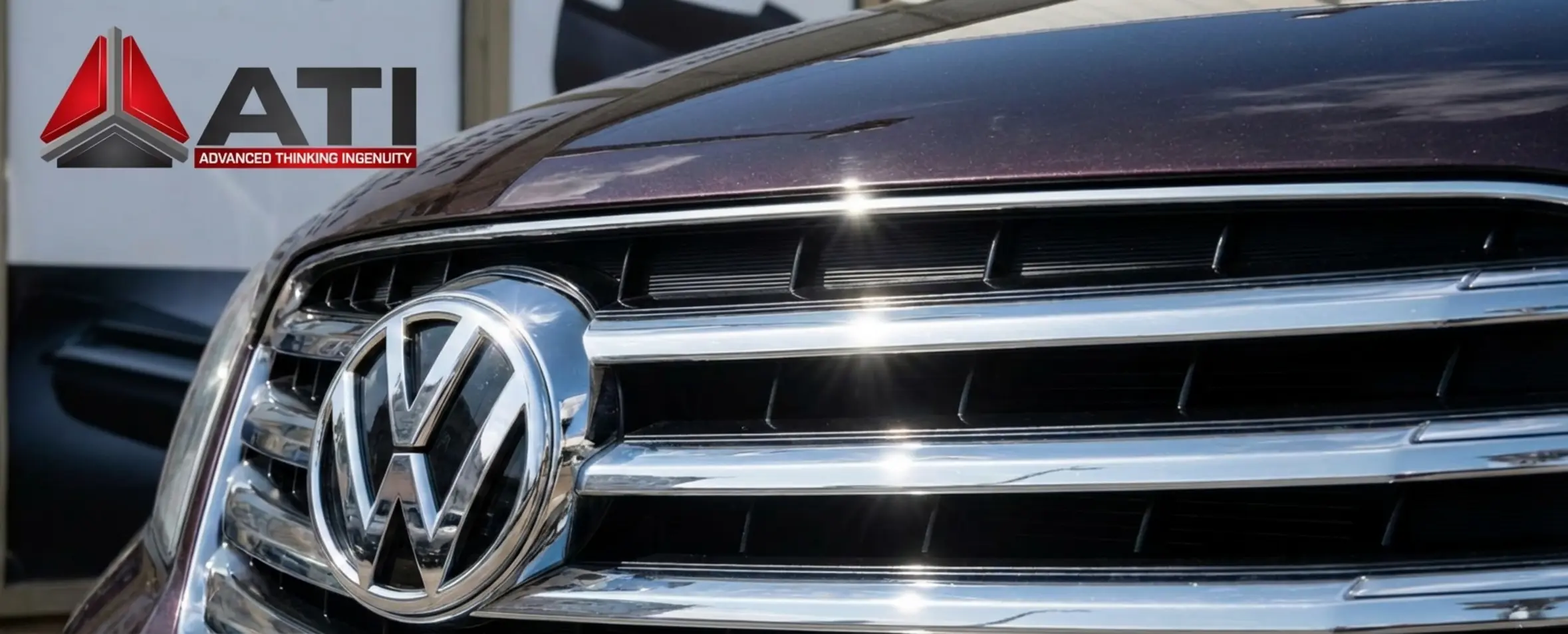

שימושים מרכזיים בתעשיית הרכב
תעשיית הרכב העולמית היא ככל הנראה הלקוחה הגדולה ביותר של טכנולוגיית הציפוי על פלסטיק. הצורך של יצרניות הרכב להפחית את משקל המכוניות כדי לחסוך בדלק ולהקטין פליטות מזהמים, הוביל להחלפת חלקי מתכת כבדים בחלקי פלסטיק ייעודיים לתעשיית הרכב. אולם הצרכן הסופי עדיין דורש את המראה היוקרתי והנוצץ של רכבי העבר.
יישומים נפוצים ברכבים כוללים:
- סמלים וכיתובים: כל סמלי החברות ושמות הדגמים המודבקים על תא המטען מיוצרים מפלסטיק מצופה כרום.
- גרילים קדמיים: רשתות האוורור בחזית הרכב, המעניקות לרכב את אופיו העיצובי, עשויות כמעט תמיד מפלסטיק מצופה בשל מורכבות הצורה ומשקלן הקל.
- ידיות דלתות: עמידות גבוהה למגע ידיים יומיומי, שחיקה וזיעה.
- עיטורי פנים: מסגרות למערכות המולטימדיה, טבעות סביב פתחי המיזוג וידיות פנימיות. אלו מעניקים תחושה יוקרתית לתא הנוסעים.

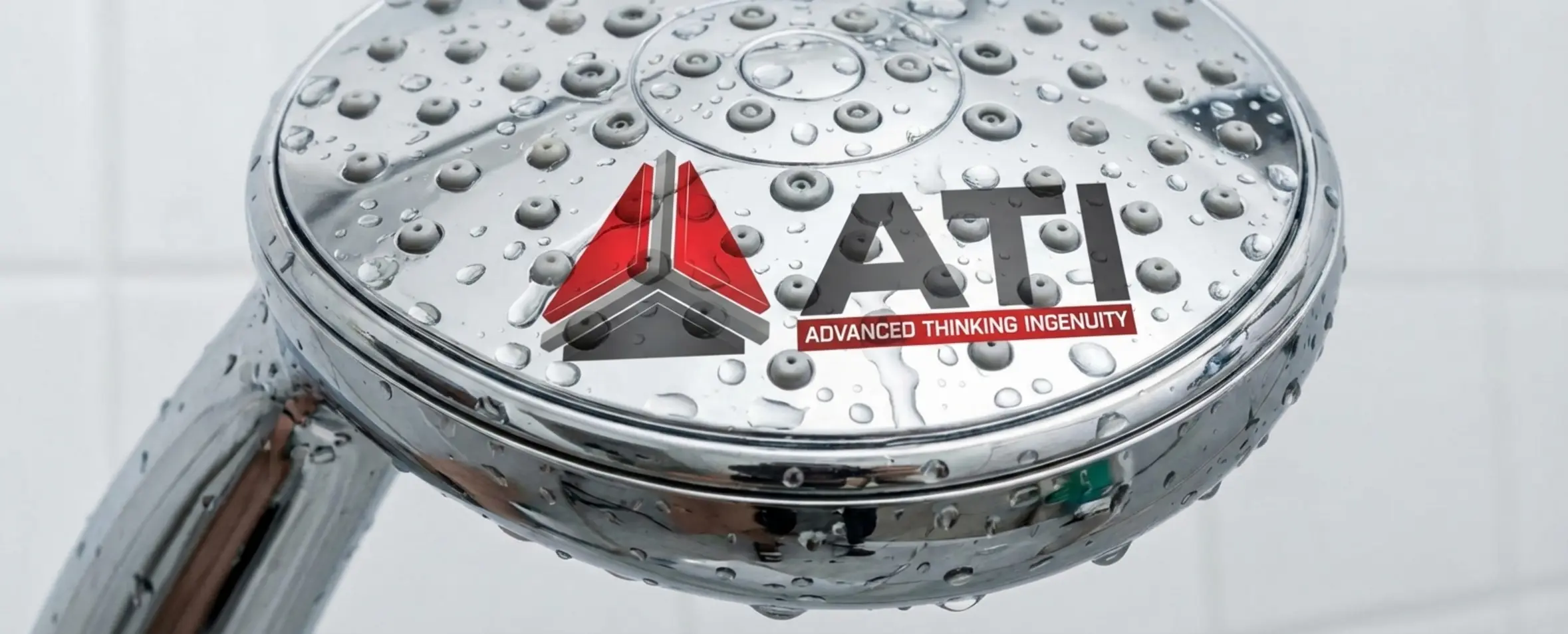

יישומים בתעשיית הסניטריה והברזים
תחום נוסף בו ציפוי פלסטיק עשה מהפכה של ממש הוא תעשיית מוצרי חדר הרחצה והמטבח. בעבר ברזים וראשי מקלחת היו עשויים פליז יצוק צינורות כבדים ויקרים מאוד. כיום עיקר השוק עובר לייצור מפלסטיק הנדסי העובר ציפוי אלקטרוכימי.
מעבר לחיסכון האדיר בעלויות חומרי הגלם, לפלסטיק מצופה יש יתרונות ברורים בחדר הרחצה. פלסטיק אינו צובר חום כמו מתכת ולכן ראש מקלחת שזורמים בו מים רותחים לא יכווה את המשתמש. בנוסף היכולת לבצע עיצוב מוצר מורכב, עם קווים עגולים, זוויות ארגונומיות ומספר רב של פתחי יציאת מים, פשוטה וזולה הרבה יותר בהזרקת פלסטיק מאשר בעיבוד שבבי או יציקת מתכות. הציפוי מספק הגנה מוחלטת מפני פגעי הלחות והאבנית התמידיים הקיימים בחדרים רטובים.
השילוב של ציפויים בתהליך פיתוח והנדסת מוצר
כאשר יזם מגיע עם רעיון לפיתוח מוצר שדורש מראה יוקרתי או עמידות סביבתית גבוהה, שלב התכנון ההנדסי (תכן פלסטיקה) קריטי להצלחת הציפוי. לא כל צורה הנדסית מתאימה לציפוי אלקטרוכימי. לדוגמה פינות חדות מאוד עשויות למשוך יותר מדי זרם חשמלי ולצבור עודף מתכת, מה שייצור "בערות" או חספוס בקצוות. לעומת זאת, שקעים עמוקים מאוד עלולים לסבול מחוסר זרם, והמתכת לא תגיע אליהם כראוי, תופעה המוכרת כעובי ציפוי לא אחיד.
| היבט תכנוני | ההשפעה על הציפוי האלקטרוכימי | המלצת תכנון |
|---|---|---|
| פינות וזוויות | הצטברות זרם בפינות חדות גורמת להתעבות המתכת | עיצוב רדיוסים (פינות מעוגלות) של לפחות 0.5 מ"מ בכל קצה |
| עובי דופן הפלסטיק | שינויי עובי חדים גורמים לשקעים (Sink Marks) בפלסטיק שייראו היטב בציפוי | שמירה על עובי דופן אחיד ככל הניתן לאורך החלק |
| נקודות הזרקה וסימני פליטה | כל פגם קטנטן בפלסטיק יוכפל ויבלוט לאחר ציפוי הכרום | מיקום פיני פליטה ונקודות הזרקה באזורים נסתרים של המוצר |
| נקודות מגע (Contact Points) | החלק חייב להיות מוחזק פיזית על ידי מתלה מוליך בתוך האמבטיה | תכנון מראש של זיזים נסתרים אליהם תתחבר צבת החשמל מבלי להשאיר סימן בחזית |
ליווי מקצועי של מהנדסים מנוסים הוא המפתח להצלחה. אנו בחברת ATI מלווים יזמים משלב גיבוש הרעיון ועד לייצור המוני. הניסיון שלנו בניהול צוותי ייצור ומפעלי הזרקה וציפוי בסין מאפשר לנו להנחות את המעצבים והמהנדסים מראש. אנו מתכננים את כלי ההזרקה (התבניות) כך שיתאימו באופן מושלם לדרישות של מפעלי הציפוי, מה שמונע עוגמת נפש, חוסך זמן יקר ומונע ייצור של סדרות פסולות.
