הקסם השחור של תעשיית החומרים המרוכבים
כאשר אנו בוחנים את עולם הנדסת החומרים המודרני, אי אפשר להתעלם מהנוכחות הבולטת של משפחת החומרים מרוכבים ובראשם סיבי הפחמן. מדובר בחומר אשר משנה לחלוטין את חוקי המשחק בתעשיות שלמות. ברמה הכימית והפיזיקלית, סיב פחמן מורכב משרשראות ארוכות מאוד של אטומי פחמן הקשורים יחד במבנה גבישי צפוף וחזק להפליא. כאשר שוזרים את אלפי הסיבים הדקים הללו יחד ליריעות או לבדים, ולאחר מכן משלבים אותם עם חומר מלכד כדוגמת שרף אפוקסי או פולימר מתקדם אחר, מתקבל חומר בעל תכונות יוצאות דופן ובלתי רגילות.
בתור חברת פיתוח מוצר המלווה עשרות פרויקטים וצוותי ייצור ברחבי העולם, אנו נשאלים לעיתים קרובות האם כדאי לשלב את החומר הזה כבר בשלבים הראשונים של אפיון המערכת. התשובה לכך טמונה בהבנה עמוקה של התכונות הפיזיקליות והמכניות של החומר לעומת הדרישות המדויקות של הפרויקט והתקציב העומד לרשות היזם.
היתרון המרכזי והמכריע: יחס חוזק למשקל
הסיבה העיקרית והחשובה ביותר שבגללה מהנדסים בוחרים להשתמש בחומר זה היא יחס החוזק למשקל המדהים שלו. נתון זה (המוכר בעולם ההנדסי האקדמי גם תחת המונח Specific strength) מתאר בצורה מספרית כמה עומס או מאמץ החומר יכול לשאת ביחס למשקלו העצמי. זוהי הנוסחה המנצחת של עולם התעופה והרכב התחרותי.
כדי לסבר את האוזן ולתת פרופורציות נכונות, חשוב לדעת כי סיבי פחמן חזקים פי חמישה מפלדה וקלים ממנה בצורה דרמטית. הם גם קלים יותר מאלומיניום תעופתי מתקדם אך מציעים קשיחות גבוהה בהרבה תחת עומסי מתיחה. תכונה ייחודית זו מאפשרת למהנדסי פיתוח ליצור רכיבים דקים, אווירודינמיים וקלים במיוחד אשר מסוגלים לעמוד בעומסים קיצוניים של רעידות, לחצים ומתיחות ללא עיוות קבוע או שבירה. זוהי פריצת דרך של ממש עבור תעשיות שבהן כל גרם של משקל מתורגם ישירות לעלות אנרגטית או להפסד בתחרות.
שיטות ייצור נפוצות של רכיבים ומוצרים מסיבי פחמן
כאשר אנו ניגשים לשלב של ייצור מוצרים המשלבים חומרים מתקדמים מסוג זה, חשוב להבין כי תהליך העבודה שונה בתכלית לעומת עבודה עם פלסטיק בהזרקה רגילה או עיבוד שבבי קלאסי של מתכות. התהליך דורש מומחיות ספציפית, הקפדה על פרטים ותנאי ייצור מבוקרים מאוד כדי למנוע כשלים עתידיים במוצר.

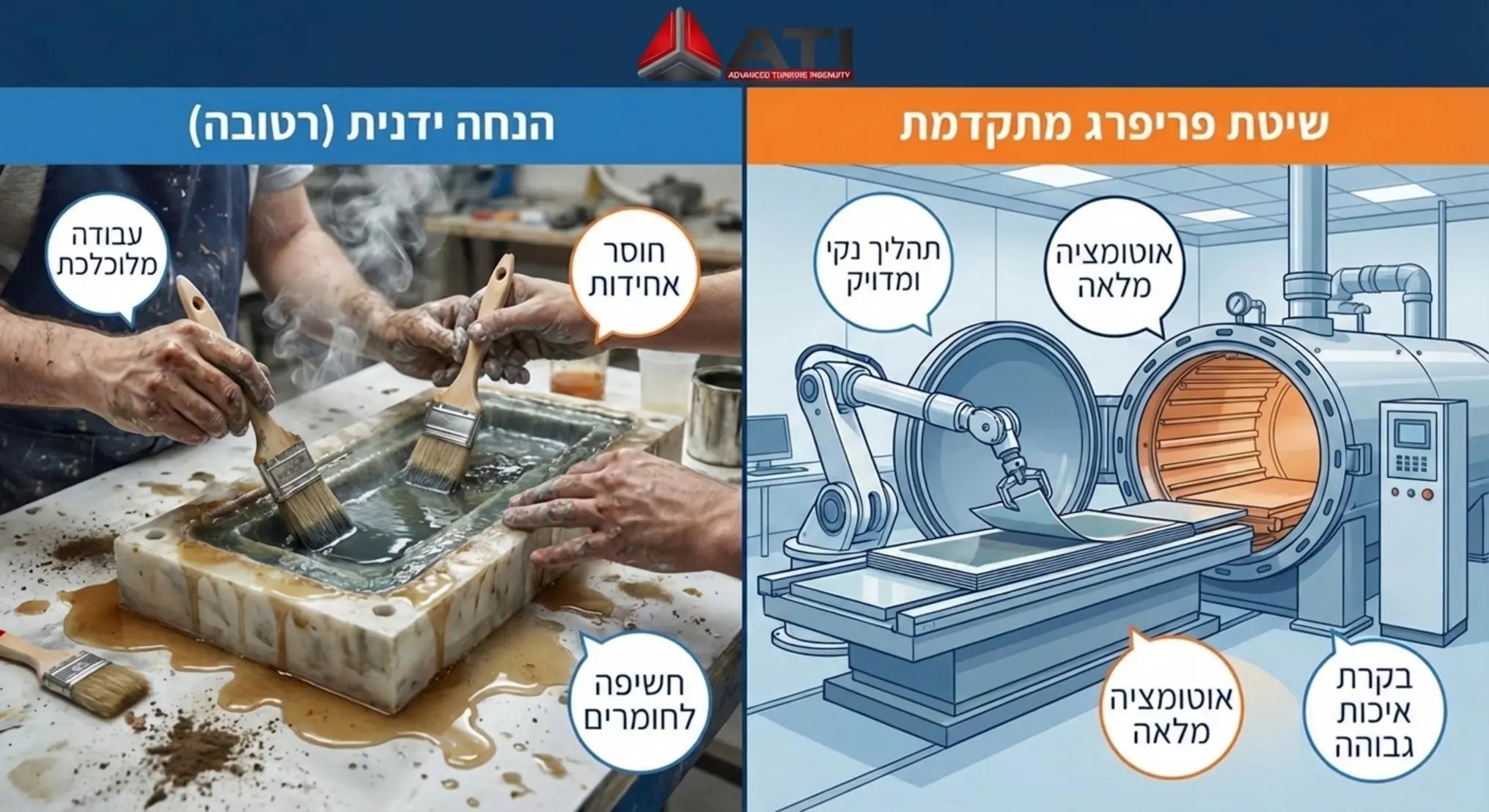

שיטת ההנחה הידנית המסורתית (Wet Layup)
זוהי השיטה הבסיסית והמוכרת ביותר אשר נפוצה גם בסדנאות קטנות ובפרויקטים בעלי תקציב נמוך יותר. בשיטה זו, אנשי מקצוע מניחים יריעות של סיבי פחמן יבשים בתוך תבנית ייעודית שתוכננה מראש. לאחר הנחת השכבות, מורחים על היריעות שרף אפוקסי נוזלי באופן ידני לחלוטין בעזרת מברשות או רולרים מיוחדים. השלב הבא והחשוב בתהליך כולל עיטוף של התבנית כולה בשק אטום ושאיבת האוויר החוצה ליצירת ואקום. הלחץ האטמוספרי מצמיד את החומר בחוזקה לתבנית ועוזר בהוצאת בועות אוויר כלואות שעלולות להחליש את החלק.
היתרון הבולט בשיטה זו הוא עלות הקמה נמוכה יחסית וגמישות תפעולית גבוהה ליצירת אבות טיפוס או סדרות ייצור קטנות. החיסרון המשמעותי הוא שקשה מאוד ברמה הידנית לשלוט על היחס המדויק והאופטימלי שבין כמות הסיבים לכמות השרף הנוזלי. עודף שרף מוביל לחלק כבד ושביר יותר, מה שפוגע בביצועים ביחס לשיטות תעשייתיות מתקדמות ומדויקות יותר.
שימוש ביריעות ספוגות מראש טכנולוגיית הפריפרג (Pre-preg)
עבור יישומים הנדסיים הדורשים דיוק מירבי, משקל מינימלי וביצועים אופטימליים ללא פשרות, הבחירה הנכונה היא שימוש בטכנולוגיית פריפרג. בשיטה מתקדמת זו, יריעות הפחמן מגיעות ממפעל הייצור כאשר הן כבר ספוגות בכמות מחושבת, מדויקת ומושלמת של שרף. היריעות המיוחדות הללו נשמרות בהקפאה עמוקה כדי למנוע מהשרף להתחיל את תהליך ההתקשות הכימי בטרם עת.
במהלך תהליך הייצור, העובדים מניחים את היריעות בתבנית בצורה מבוקרת ולאחר מכן מכניסים את התבנית כולה לתוך אוטוקלב, שהוא למעשה תנור לחץ תעשייתי מבוקר מחשב. החום והלחץ האדירים בתוך התנור גורמים לשרף לזרום בצורה אחידה ומושלמת בין כל הסיבים ולאחר מכן להתקשות וליצור מקשה אחת חזקה. התוצאה הסופית היא רכיב בעל יחס מושלם של סיבים לשרף, נטול בועות אוויר, בעל משקל מינימלי וחוזק מקסימלי שניתן להשיג מהחומר.

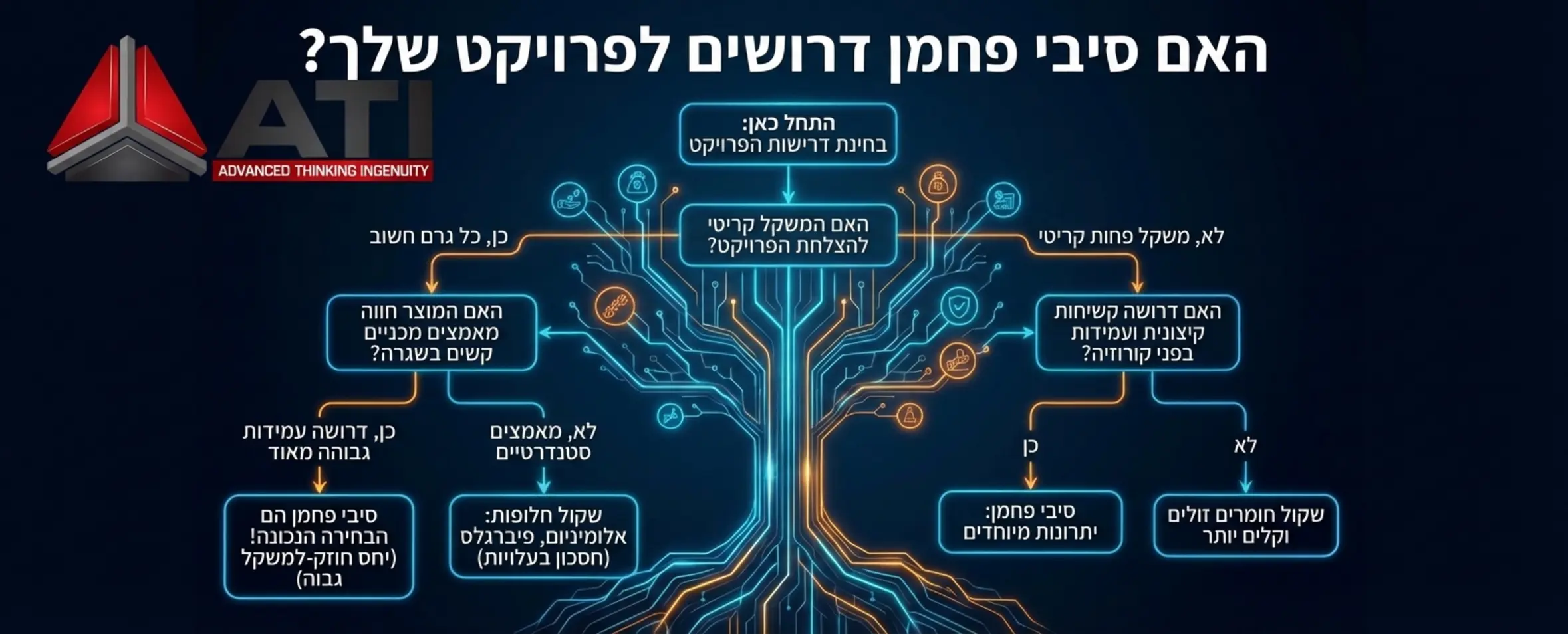

מתי השימוש בחומר מהווה צורך הנדסי אמיתי והכרחי?
שילוב של חומרים מרוכבים בפרויקט חדש חייב להיות מגובה בסיבה הנדסית וכלכלית מוצדקת. מכיוון שעלות חומר הגלם ועלויות תהליכי הייצור גבוהות בהרבה מהחלופות המוכרות בשוק, אנו כמהנדסים צריכים לוודא שההשקעה העודפת אכן תחזיר את עצמה בביצועי המוצר הסופי. הנה מספר מקרים בולטים שבהם השימוש נחשב להכרחי לחלוטין:
- תעשיית התעופה החלל והביטחון: בתחומים אלו כל קילוגרם נוסף במערכת דורש שריפת דלק רבה יותר או מקטין את טווח הטיסה. הפחתת המשקל היא תנאי קריטי להצלחת המערכת ולעמידה בדרישות המכרז.

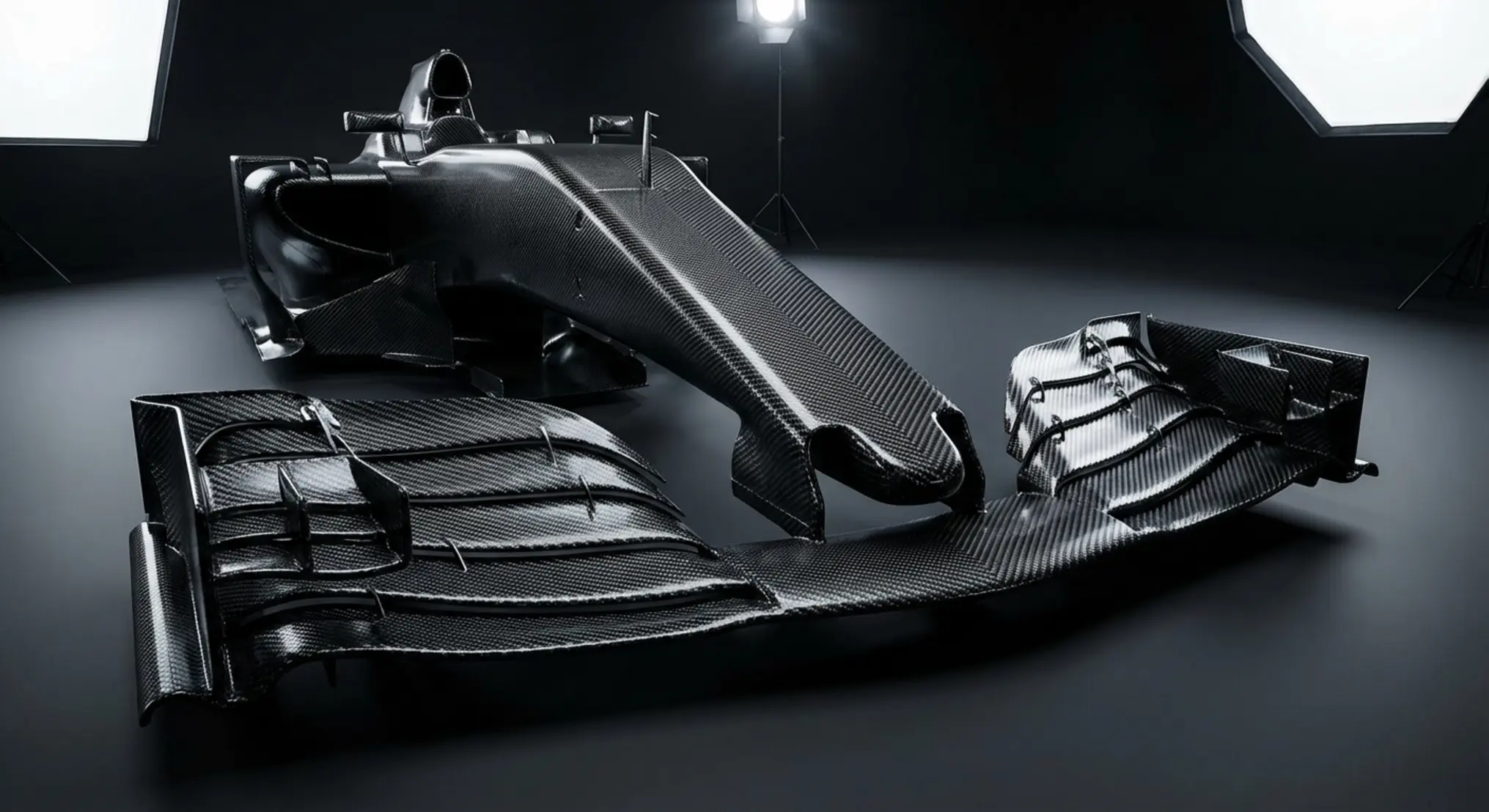

- כלי רכב ספורטיביים תחרותיים: במירוצי מכוניות בפורמולה 1 או באופני כביש מקצועיים, הקשיחות הגבוהה של החומר מאפשרת העברת כוח יעילה יותר מהמנוע או מהרוכב אל הכביש, והמשקל הקל משפר דרמטית את זמני התאוצה ואת יכולות הבלימה.
- רחפנים מערכות רובוטיות מתקדמות: רכיבי שלדה קלים במיוחד מאפשרים לרחפן להישאר באוויר לזמן ממושך יותר הודות לחיסכון בסוללה, או לחלופין לשאת מטען ייעודי ומצלמות כבדות יותר.
- ציוד רפואי ופרוטזות: בתחום הרפואי משתמשים בחומר כדי ליצור תותבות קלות וחזקות המדמות בצורה טובה יותר עצמות טבעיות, וכן רכיבים למכשירי דימות רנטגן מכיוון שהחומר שקוף לחלוטין לקרני הרנטגן ואינו מפריע לצילום.
מתי מדובר בגימיק שיווקי ועיצובי בלבד?
במקרים רבים מאוד אנו פוגשים יזמים וחברות הדורשים לשלב את המראה השחור, הארוג והייחודי רק לשם הנראות והרושם הכללי. בתחום של עיצוב מוצר קיימת נטייה טבעית להשתמש בחומרים שמשדרים ללקוח הקצה תחושה של קדמה טכנולוגית, מומחיות ומוצר יוקרתי. עם זאת, אם אנחנו מדברים על פיתוח של כיסוי לטלפון סלולרי, מסגרת למסך מחשב שולחני, או פריט ריהוט דקורטיבי שאינו נושא עומסים כבדים בשום צורה, הרי שמבחינה הנדסית אובייקטיבית מדובר בתוספת מיותרת ויקרה.
במצבים אלו בדיוק החומר משמש כגימיק שיווקי נטו. לעיתים קרובות אנו רואים יצרנים שבוחרים להשתמש בפלסטיק פשוט וזול, ועל גביו מדביקים שכבה בודדת ודקיקה של סיבי פחמן רק כדי לקבל את המראה הרצוי בחלק החיצוני של המוצר. במקרים זולים אף יותר, משתמשים במדבקת פלסטיק מודפסת דמוית טקסטורת פחמן. אם המטרה היא פסיכולוגית ואסתטית בלבד, חשוב להכיר בכך במודע ולשקול בכובד ראש האם העלות הגבוהה מצדיקה את התועלת השיווקית הצפויה במעמד המכירה.
החשיבות של תכנון נכון משלבי הפיתוח הראשונים
כל תהליך מקצועי ואחראי של פיתוח רעיון למוצר חייב לכלול כבר בשלביו המוקדמים שלב של חקר ביצועים ובחירת חומרים קפדנית. בחירה בסיבי פחמן אינה החלטה של מה בכך, היא משפיעה בצורה רוחבית על כל שרשרת התכנון והייצור. אי אפשר, מבחינה הנדסית, פשוט לקחת שרטוט תלת ממדי שתוכנן מראש עבור כרסום אלומיניום ולהחליף את הגדרת החומר במחשב לקרבון. נדרש תכנון חדש לחלוטין.
הסיבה לכך היא שהחומר המרוכב מתנהג בצורה אנאיזוטרופית מובהקת. משמעות המושג היא שהתכונות המכניות של החומר והחוזק שלו משתנים לחלוטין בהתאם לכיוון שבו הונחו הסיבים בתבנית. אם מהנדס התכנון לא ינתח במדויק את כיווני העומס הצפויים ויגדיר במפורש באיזו זווית להניח כל שכבה ושכבה של בד, החלק שייווצר עלול להיכשל ולהישבר תחת לחץ הפעולה, למרות השימוש בחומר גלם כל כך מתקדם ויקר. לכן, עבודה עם חומרים אלו דורשת מומחיות ספציפית בניתוח אלמנטים סופיים ותכנון ייעודי לעולם החומרים המרוכבים.
השוואת תכונות חומרים מקצועית לבחירה מושכלת
כדי לסייע לכם לקבל את ההחלטה הנכונה ביותר עבור הפרויקט הבא שלכם, הכנו טבלה מקצועית המשווה בין החלופות המרכזיות השונות העומדות בפנינו בעת אפיון חומרים:
| סוג החומר הנבחר | משקל סגולי מוערך | עמידות במאמצי מתיחה | עלות ייצור וחומרי גלם ממוצעת | מורכבות תכנונית הנדסית |
|---|---|---|---|---|
| סיבי פחמן משולבי אפוקסי | נמוך מאוד | גבוהה ביותר | גבוהה מאוד | גבוהה מאוד |
| אלומיניום תעופתי מסוגנן | נמוך | גבוהה | בינונית סבירה | בינונית |
| פלדה תעשייתית מוקשחת | גבוה משמעותית | גבוהה מאוד | נמוכה עד בינונית | נמוכה |
| פלסטיק משוריין בסיבי זכוכית (פיברגלס) | בינוני פלוס | בינונית סבירה | נמוכה ותחרותית | בינונית |
כפי שניתן לראות ולנתח בבירור מנתוני הטבלה, אין בעולם ההנדסה פתרון קסם אחד אוניברסלי שמתאים לכל הפרויקטים באופן גורף. כל יזם וחברה חייבים לעשות חושבים מעמיקים לגבי הצרכים האמיתיים של קהל היעד שלהם, מטרת השימוש הסופית במוצר, וכמובן התקציב העומד לרשותם, כל זאת בטרם קבלת ההחלטה הסופית על בחירת חומרי הגלם ושיטות הייצור.
